泰克示波器信號采集與處理原理

發布日期:2025-01-03 15:36:08         瀏覽數:

  泰克示波器作為業界領先的測試測量?jī)x器,其高精度、高帶寬和豐富的功能深受工程師和科研人員的信賴。其強大的性能源于其復雜的信號采集和處理技術。本文將深入探討泰克示波器內部的信號處理流程,從模擬前端到最終的波形顯示,逐一剖析其核心原理。

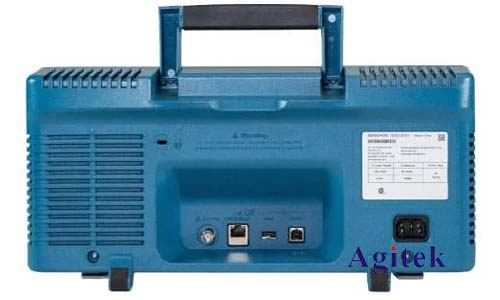

泰克示波器信號采集與處理原理(圖1)

  一、模擬前端:信號的初始獲取

  信號采集的第一步是模擬前端的處理。這部分主要包括探頭、輸入放大器、抗混疊濾波器等關鍵組件。探頭負責將被測信號安全高效地傳遞到示波器內部。不同類型的探頭,例如被動探頭、有源探頭和高壓探頭,適用于不同的測量場景,其阻抗和帶寬特性直接影響信號的保真度。

  輸入放大器負責將探頭采集到的微弱信號放大到合適的幅度,以滿足模數轉換器的輸入要求。同時,放大器還需具備良好的線性度和高輸入阻抗,以最大限度地減少對被測電路的影響。

  抗混疊濾波器是模擬前端的關鍵組成部分。根據奈奎斯特-香農采樣定理,為了避免信號混疊,采樣頻率至少需要是信號最高頻率的兩倍??够殳B濾波器通過濾除高于采樣頻率一半的信號分量,確保模數轉換過程中不會產生混疊失真。濾波器的性能直接影響著示波器的帶寬和精度。

  二、模數轉換(ADC):模擬信號到數字信號的轉換

  模擬前端處理后的信號進入模數轉換器(ADC)進行數字化。ADC是示波器核心部件之一,其性能直接決定了示波器的垂直分辨率和采樣率。常見的ADC類型包括逐次逼近型、并行型和∑-Δ型等。不同類型的ADC各有優缺點,泰克示波器通常會根據具體應用場景選擇合適的ADC類型。

  ADC的轉換精度由其位數決定,位數越高,精度越高。例如,一個12位的ADC可以將模擬信號分成4096個等級,而一個8位的ADC只能分成256個等級。采樣率則決定了示波器能夠捕捉到的信號細節,采樣率越高,能夠捕捉到的信號細節越豐富。

  三、數字信號處理(DSP):增強信號質量和提取信息

  經過ADC轉換后的數字信號進入數字信號處理(DSP)單元。DSP單元是示波器的“大腦”,負責執行各種信號處理算法,以增強信號質量和提取有用信息。常見的DSP算法包括:

  噪聲抑制:通過平均、濾波等技術,有效抑制噪聲對信號的影響。常用的濾波器包括低通濾波器、高通濾波器、帶通濾波器等。

  基線校正:消除信號中的直流分量或漂移,使信號更清晰易讀。

  數學運算:對信號進行各種數學運算,例如加、減、乘、除、積分、微分等,以提取信號中的特定特征。

  觸發與同步:觸發系統負責確定波形采集的起始點,確保每次采集的波形都具有代表性。而同步技術則確保多通道信號之間的時間關聯性。

  波形顯示:將處理后的數字信號轉換成可視化的波形,方便用戶觀察和分析。

  四、觸發系統:精準捕捉關鍵事件

  觸發系統是示波器的重要組成部分,它決定了示波器何時開始采集信號。準確的觸發能夠確保捕捉到關鍵事件,例如故障發生瞬間的信號波形。泰克示波器提供了多種觸發方式,例如邊沿觸發、脈沖寬度觸發、視頻觸發等,用戶可以根據需要選擇合適的觸發方式。觸發電平、觸發斜率等參數的精確設置對于捕捉到目標信號至關重要。

泰克示波器信號采集與處理原理(圖2)

  泰克示波器的信號采集與處理是一個復雜的過程,它涉及模擬前端、模數轉換、數字信號處理、觸發系統等多個環節。每個環節的性能都對最終的測量結果產生影響。本文對泰克示波器的信號采集與處理原理進行了深入的探討,希望能幫助讀者更好地理解其工作機制,并為其在實際應用中提供參考,如果您有更多疑問或需求可以關注安泰測試哦!非常榮幸為您排憂解難。
