普源示波器在時鐘電路信號完整性測試

發布日期:2025-01-21 11:26:26         瀏覽數:

  在當今電子產品不斷創新的浪潮中,時鐘電路作為電子系統的核心部分,發揮著至關重要的作用。時鐘信號不僅驅動著整個系統的運轉,還決定了信號傳輸?shù)木扰c穩定性。而時鐘電路的信號完整性問題,如時鐘偏移、噪聲干擾等,可能導致系統不穩定、性能下降,甚至直接影響產品的質量與可靠性。因此,確保時鐘信號的完整性是電子設計中的關鍵步驟。

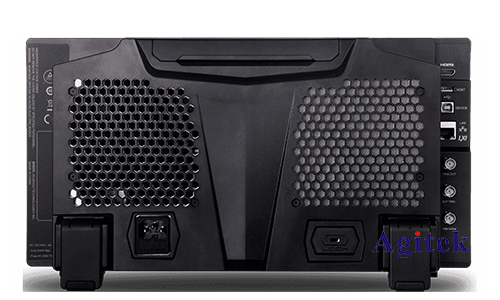

普源示波器在時鐘電路信號完整性測試(圖1)

  為了準確地評估時鐘電路的信號完整性,工程師們通常依賴高性能的示波器進行測試。普源示波器作為國內外廣受歡迎的測試儀器品牌,憑借其強大的功能和精準的測試能力,成為時鐘電路測試的重要工具。

  普源示波器的優勢

  普源示波器具備多種功能,能夠?yàn)楣こ處熖峁┰敿?xì)的時鐘信號測試結果。普源示波器擁有高達1GHz的帶寬,可以輕松捕捉到高速時鐘信號的細節。這對于頻率較高的時鐘電路測試尤為重要,因?yàn)闀r(shí)鐘信號的頻率越高,任何微小的信號失真和干擾都可能影響到系統的整體表現。

  普源示波器的采樣率高達5GSa/s,能夠捕捉到極為細微的波形變化,尤其是在處理復雜時鐘電路時,能夠準確地檢測出信號的任何變化。這對于判斷時鐘信號的完整性至關重要,例如時鐘上升沿、下降沿的平滑度、周期的穩定性等都能夠一目了然。

  再者,普源示波器還配備了先進的信號分析功能。通過內置的數字信號處理技術,示波器能夠快速分析時鐘信號的各種參數,如幅度、頻率、上升時間、下降時間等。普源示波器的數學運算功能也能幫助工程師對信號波形進行多種復雜計算,進一步提高測試的精確度和效率。

  時鐘電路信號完整性的主要問題

  在進行時鐘電路信號完整性測試時,普源示波器能夠幫助工程師發現并分析幾種常見的信號問題。首先是時鐘信號的抖動(Jitter),即時鐘周期的微小變化。時鐘信號的抖動可能會導致時序錯誤,從而引起系統的不穩定。普源示波器可以通過對時鐘信號的精確捕捉和分析,幫助工程師發現信號抖動并進行調整。

  信號的過沖(Overshoot)和欠沖(Undershoot)也是時鐘電路常見的信號問題。過沖和欠沖會導致信號波形的異常,進而影響電路的正常工作。普源示波器可以精確地測量信號的過沖和欠沖幅度,并通過顯示詳細的波形圖,幫助工程師快速定位問題所在。

  信號的噪聲干擾也是時鐘電路中常見的問題。普源示波器通過內置的噪聲分析功能,能夠準確捕捉到信號中的噪聲成分,并通過濾波等技術,幫助工程師降低噪聲干擾的影響,確保時鐘信號的穩定性。

  普源示波器在時鐘電路設計中的作用

  在時鐘電路的設計階段,普源示波器的應用同樣不可或缺。通過對時鐘電路進行全面的信號測試,工程師可以及時發現設計中的問題,并進行調整。例如,在高速時鐘電路中,信號的反射、串?dāng)_等問題可能會導致時鐘信號的畸變,而普源示波器可以幫助設計人員發現并修復這些問題,確保電路設計的成功。

  普源示波器憑借其高精度、高性能的特點,為時鐘電路的信號完整性測試提供了強大的支持。無論是在設計階段,還是在產品的后期測試中,普源示波器都能夠?yàn)楣こ處熖峁?zhǔn)確、可靠的測試數據,從而幫助其優化時鐘電路,提升系統的穩定性和性能。

  普源示波器的應用實例

  在實際應用中,普源示波器已經被廣泛應用于時鐘電路的信號完整性測試中,幫助眾多企業解決了設計和測試中的難題。例如,在某些高頻通信設備的時鐘電路中,時鐘信號的精確度要求極高,任何微小的信號波動都可能導致系統出現誤差。通過使用普源示波器,工程師能夠?qū)崟r(shí)捕捉到時鐘信號的變化,并通過精細的調節,消除掉時鐘信號中的抖動、噪聲等不穩定因素,從而確保設備的正常運行。

  另一實例是在某些高性能計算設備中,時鐘電路需要保證極低的時鐘偏差,以避免因同步問題導致計算錯誤。普源示波器憑借其高帶寬和高采樣率的特點,能夠在極短的時間內獲取大量時鐘數據,并進行實時分析,幫助工程師優化時鐘電路的設計,確保計算設備能夠高效且穩定地運行。

  普源示波器的易用性與靈活性

  除了高性能,普源示波器的易用性和靈活性也是其受到廣泛歡迎的重要原因。普源示波器采用了直觀的操作界面,工程師能夠輕松設置各種測試參數,快速進入信號測試模式。普源示波器還支持多種信號分析功能,如自動測量、波形分析等,極大地提高了測試的效率。

  普源示波器還具備強大的數據存儲和分析能力,用戶可以將測試結果保存為文件,便于后續分析與報告制作。這對于工程師的日常工作和項目進度管理都有很大幫助。

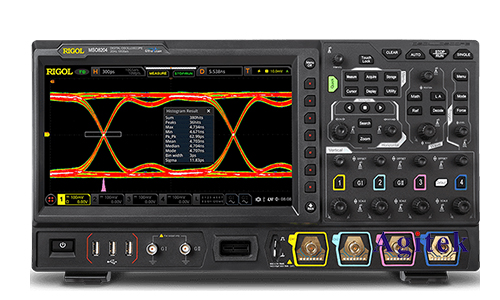

普源示波器在時鐘電路信號完整性測試(圖2)

  時鐘電路的信號完整性對電子設備的性能至關重要,普源示波器憑借其卓越的性能和豐富的功能,成為電子工程師在測試時鐘電路信號完整性時的得力助手。無論是在時鐘信號的優化設計階段,還是在最終的測試驗證階段,普源示波器都能提供準確的測試數據,幫助工程師提高產品的穩定性和可靠性。隨著技術的進步,普源示波器將在時鐘電路的測試中扮演越來越重要的角色,為電子產業的發展貢獻更多的力量,如果您有更多疑問或需求可以關注安泰測試哦!非常榮幸為您排憂解難。
