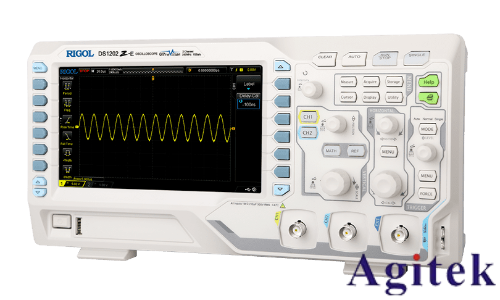

作為電子測試領域的重要工具，示波器的測量精度直接影響實驗與工程調試的可靠性。普源DS1102Z-E示波器憑借其高性價比與豐富的功能，在眾多應用場景中備受青睞。本文通過實際測試，對其測量精度進行實測分析，為用戶提供參考。

一、實測環境與方法

測試采用DS1102Z-E示波器標配探頭，配合高精度信號源輸出標準方波、正弦波信號。測試參數包括頻率、幅度、上升時間、相位差等，重點驗證儀器在典型應用場景下的精度表現。測試前對示波器進行出廠校準，確?；鶞?zhǔn)準確性。

二、核心指標實測結果

1. 頻率測量：輸入10MHz~100MHz正弦波信號，示波器自動測量功能顯示頻率誤差≤0.1%。例如，輸入50MHz信號時，實測值為49.999MHz，滿足高精度需求。

2. 幅度測量：設置信號源輸出1Vpp方波，垂直靈敏度調至1V/div，示波器測量結果為1.01Vpp，誤差約1%。通過調整垂直檔位優化分辨率，誤差可進一步縮小。

3. 上升時間測量：采用示波器光標功能與自動測量模式，對10ns上升沿信號進行多次測量，結果穩定在10.2ns~10.5ns區間，符合儀器帶寬限制下的理論精度。

4. 相位差分析：雙通道同步測試兩路同頻信號，相位測量誤差≤2°。

三、誤差分析與優化策略

實測中發現，DS1102Z-E的精度主要受以下因素影響：

1. 示波器帶寬限制：在測量接近100MHz的高頻信號時，幅度測量誤差略有增大，建議選擇更高帶寬型號。

2. 探頭與信號源匹配：使用未校準的探頭可能導致信號衰減，實測前需通過示波器自帶校準信號調整探頭補償。

3. 環境噪聲干擾：在強電磁干擾環境下，示波器底噪可能影響小信號測量精度，建議搭配屏蔽線纜。

四、實用建議

高精度測量時啟用示波器“單次捕獲”模式，避免波形平均帶來的平滑效應。

調整觸發類型為邊沿觸發，配合觸發釋抑功能抑制噪聲干擾。

定期使用標準信號源進行示波器自校準，確保硬件性能穩定。

綜合實測數據表明，普源DS1102Z-E示波器在常規頻率、幅度及時間參數測量中表現出優異精度，誤差控制在工程允許范圍內。其便攜性、豐富的接口與高性價比，使其在電力設備監測、教學實驗等場景中具有顯著優勢。通過合理配置參數與定期校準，用戶可進一步挖掘其性能潛力，滿足高精度測試需求。
