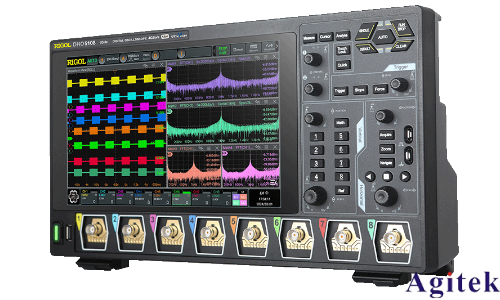

普源示波器MHO5056是一款功能強大的電子測試儀器，廣泛應用于電路調試、信號分析和教學科研等領域。本文將詳細介紹其基本操作步驟與實用技巧，幫助用戶快速掌握使用方法。

一、準備工作與連接

1. 連接信號源

使用BNC連接線將信號源輸出端接入示波器的CH1或CH2通道。

確保信號幅度和頻率在示波器輸入范圍內（如需測量高頻信號，使用專用探頭降低阻抗）。

確認示波器接地良好，避免靜電干擾。

2. 開機與初始設置

接通電源，按下“開始鍵”，待屏幕顯示正常工作狀態。

選擇輸入耦合模式：AC（去除直流分量）、DC（顯示全部信號）或GND（接地）。

二、參數設置與波形顯示

1. 通道選擇

按下CH1/CH2按鈕啟用對應通道，或使用雙通道同時觀察兩路信號。

2. 時間與電壓刻度調整

使用TIME/DIV旋鈕調整水平時間刻度，使波形完整顯示（如10ms/DIV適合低頻信號）。

通過VOLT/DIV旋鈕設置垂直電壓刻度，清晰展現波形細節（如1V/DIV）。

3. 觸發設置（關鍵步驟）

選擇觸發模式：自動觸發（AUTO）適用于快速觀察，邊緣觸發（EDGE）用于穩定顯示。

設定觸發電平：旋轉旋鈕調整觸發點位置，使波形同步顯示。

觸發沿選擇：上升沿或下降沿，根據信號特性調整。

三、波形觀察與分析

1. 基本測量

利用示波器自帶的測量功能讀取頻率、幅度、相位差等參數。

使用光標定位波形關鍵點，直接獲取數值。

2. 數學運算與高級功能

雙通道模式下，可進行信號加減、乘除運算，分析相位關系。

存儲波形數據至內存，或通過USB導出至電腦進一步分析。

四、實用技巧與注意事項

1. 高頻信號測量

使用探頭時需確保接地端連接電路公共地，避免測量誤差。

調整探頭衰減系數（如×10），并在計算中考慮衰減量。

2. 故障排查

若波形顯示不穩定，檢查觸發模式與電平設置。

信號失真時，確認輸入信號是否超出示波器量程。

3. 安全操作

禁止將輸入端直接連接高壓電源。

使用完畢及時關閉電源，妥善存放探頭。

五、應用場景示例

1. 電路調試：同時觀測電源與負載端的信號，分析電壓波動原因。

2. 信號相位分析：對比兩路音頻信號的相位差，優化音響系統配置。

3. 頻率穩定性測試：監測時鐘信號的頻率漂移，評估電路性能。

普源MHO5056示波器的雙通道與高精度測量功能，為電子工程師提供了強大的分析工具。通過規范操作與合理參數設置，用戶可高效完成信號檢測與故障診斷。建議初次使用時仔細閱讀用戶手冊，結合實際操作逐步掌握高級功能，充分發揮儀器的性能優勢。
