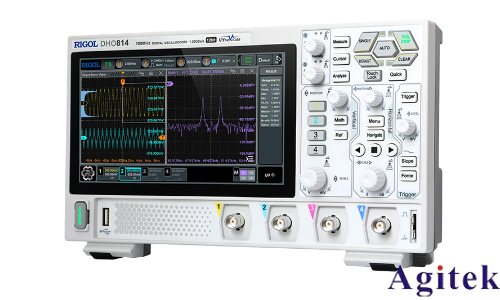

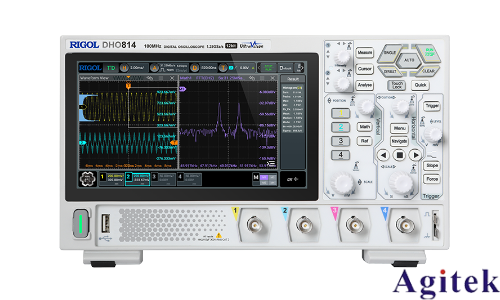

普源示波器DHO824作為一款高性能電子測量工具，在電路調試、信號分析及科研實驗中扮演著重要角色。掌握其正確使用方法，不僅能提升測量精度，還能高效解決復雜的信號問題。本文將詳細介紹DHO824的基本操作、參數設置及高級功能應用，幫助用戶快速上手。

一、準備工作與連接

1. 檢查設備與接地：確保示波器接地良好，防止靜電干擾。連接電源并開機，等待系統初始化完成。

2. 探頭連接：將探頭信號線連接至CH1或CH2輸入端口，接地線連接至電路公共地。注意探頭衰減開關通常置于X1檔，除非特殊需求。

二、基本操作與參數設置

1. 通道選擇：按CH1/CH2按鈕激活對應通道，使用旋鈕調整垂直位移和電壓刻度（VOLT/DIV），使波形在屏幕中央清晰顯示。

2. 時間刻度調整：通過TIME/DIV旋鈕設置水平時基，確保完整周期波形顯示。例如，觀測10kHz信號時可選擇“10μs/div”。

3. 觸發設置：

觸發模式：默認選擇“AUTO”自動觸發，若波形不穩定可切換至“EDGE”邊沿觸發。

觸發電平：調整觸發閾值，使波形穩定同步顯示。

觸發源：根據信號來源選擇CH1、CH2或外部觸發。

4. 耦合模式：依據信號類型選擇DC（直流）或AC（交流）耦合，分析疊加直流偏置的交流信號時建議使用DC耦合。

三、波形觀察與測量

1. 自動調整：按下“AUTO”一鍵優化參數，快速獲得可觀測波形。

2. 手動微調：利用多功能旋鈕精細調節亮度、刻度線等顯示參數。

3. 參數測量：調用示波器的測量功能（如頻率、幅度、相位差），直接讀取數值或通過光標定位分析細節。

4. 數學運算：利用雙通道功能進行信號加減、乘除運算，深入分析信號相關性。

四、高級功能與實戰應用

1. 雙通道同步分析：同時接入兩路信號，觀察相位差或電路不同節點的時序關系，適用于調試放大器、濾波器等。

2. 高級觸發模式：

序列觸發：自定義多事件順序（如“上升沿→脈寬異?！保?，捕捉復雜時序問題。

邏輯觸發：組合多通道邏輯條件（與/或），分析數字通信協議中的異常幀。

3. 探頭比例校準：若使用高衰減探頭（如X10檔），需通過示波器菜單輸入校準信號調整比例，確保測量精度。

五、注意事項與安全規范

1. 高壓防護：嚴禁將輸入端直接連接高壓電源，避免損壞設備。

2. 靜電防護：測試高頻信號時，使用專用探頭降低阻抗，并確保接地端接觸良好。

3. 設備維護：使用后及時關閉電源，定期清潔探頭及接口，避免灰塵影響性能。

普源示波器DHO824的強大功能源于精準的參數配置與合理的操作邏輯。通過掌握基礎設置、靈活運用觸發與數學分析功能，用戶能有效解決從簡單信號觀測到復雜系統調試的多場景需求。建議新手用戶結合設備手冊與實操練習，逐步提升使用熟練度，充分發揮示波器的性能優勢。
