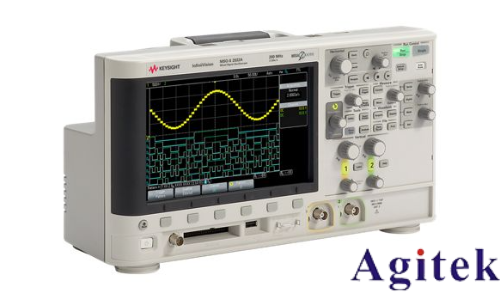

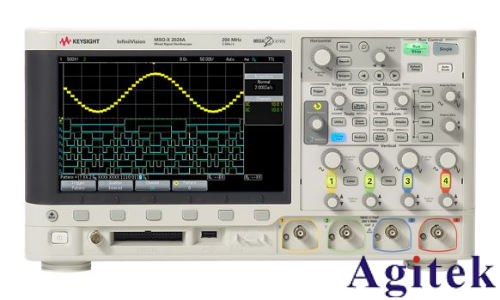

是德示波器DSOX2022A作為一款高性能數字示波器，其觸發模式功能為工程師提供了精準捕捉和分析信號的能力。本文將詳細介紹其觸發模式類型、使用場景及操作步驟，幫助用戶高效應用該設備進行信號測試與故障排查。

一、觸發模式類型及特點

DSOX2022A提供三種核心觸發模式，適用于不同信號捕獲需求：

1. 自動觸發模式（Auto）

特點：無需手動設置觸發條件，示波器自動調整掃描速率和垂直靈敏度顯示信號波形。

適用場景：快速觀察未知信號或初步檢測信號頻率范圍。

優勢：操作簡便，適用于信號探索階段。

2. 常規觸發模式（Normal）

特點：需手動設置觸發條件（觸發源、電平、邊沿等），僅當條件滿足時更新波形。

適用場景：分析穩定周期信號或特定觸發事件（如上升沿、下降沿）。

操作示例：設置CH1通道觸發，觸發電平為信號50%幅度，觸發邊沿為上升沿。

3. 單次觸發模式（Single）

特點：觸發一次后停止掃描，需手動重啟“Run”鍵再次觸發。

適用場景：捕獲瞬態故障、單次脈沖或間歇性信號。

二、高級觸發功能與實戰應用

DSOX2022A支持多種高級觸發類型，增強復雜信號分析能力：

邊沿觸發：通過設置信號上升/下降沿觸發，同步周期信號分析。

脈寬觸發：檢測脈沖寬度（如大于/小于特定時間閾值），捕捉異常脈沖。

協議觸發：針對I2C、SPI等通信協議，解碼特定地址或幀錯誤（如設置I2C地址觸發，定位通信故障）。

視頻觸發：同步NTSC、PAL視頻信號，分析行/場數據。

實戰案例：調試I2C通信問題

步驟：

1. 選擇常規模式，觸發源設為CH1（連接SDA線）。

2. 觸發類型選“I2C Address”，條件設為目標地址（如0x50）。

3. 調整觸發電平至邏輯高電平。

4. 示波器僅捕獲目標地址對應的數據幀，快速定位通信錯誤。

三、觸發模式設置與故障排除

1. 基礎設置流程

按“Trigger”菜單鍵，選擇模式（Auto/Norm/Single）。

配置觸發源（通道/外部輸入）、電平、邊沿等參數。

單次模式需手動重啟掃描。

2. 常見問題處理

波形不更新（常規模式）：檢查觸發源是否匹配輸入通道，觸發電平是否位于信號有效范圍。

單次模式未捕獲目標：優化觸發條件，如調整電平閾值或邊沿類型。

四、應用場景總結

電子研發：常規模式分析穩定信號，單次模式排查瞬態故障。

教育實驗：自動模式快速演示波形，協議觸發輔助通信協議教學。

工業調試：滾動模式結合觸發條件監測長時間信號趨勢，定位突變點。

DSOX2022A的觸發模式系統為工程師提供了從基礎到高級的信號捕獲工具。通過靈活配置觸發條件與類型，用戶可高效解決各類信號分析需求，提升調試效率與準確性。掌握其使用邏輯，將助力電子設計與測試工作的順利開展。
