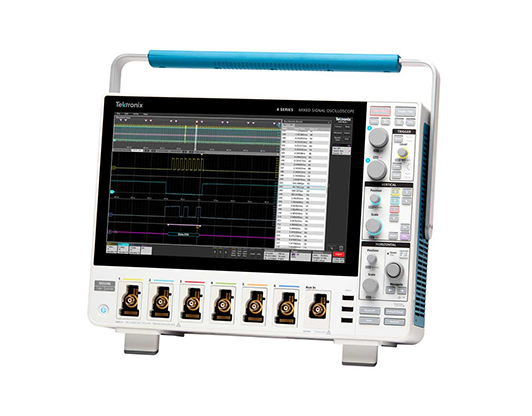

4 系列 B MSO 混合信號示波器

4 系列 B MSO 混合信號示波器

泰克新4系示波器輸入通道4 或 6 個 FlexChannel? 輸入一個模擬信號,可以顯示為波形視圖、頻譜視圖1,或同時顯示為兩者,使用 TLP058 邏輯探頭時 8 個數字邏輯輸入

廠商名稱:泰克/TEKTRONIX

產品型號:MSO44/MSO44B/MSO46/MSO46B

市場價格:¥80452.00~299402.00 (僅供參考)

貨期:現貨

  • 詳細說明
  • 產品手冊

  強度(數字)

  輸入通道

  4或6個FlexChannel?輸入

  每個FlexChannel提供:

  一個模擬信號,可以顯示為波形視圖、頻譜視圖1,或同時顯示為兩者

  使用TLP058邏輯探頭時8個數字邏輯輸入

  帶寬(所有模擬通道)

  200 MHz、350 MHz、500 MHz、1 GHz、1.5 GHz(可升級)

  采樣率(所有模擬/數字通道)

  實時:6.25 GS/s

  記錄長度(所有模擬/數字通道)

  標配31.25 M點(選配升級62.5 M點)

  波形捕獲速率

  >500,000個波形/秒

  垂直分辨率

  12位ADC

  高分辨率模式下高達16位

  標準觸發類型

  邊沿,脈沖寬度,欠幅,超時,窗函數,邏輯,建立時間和保持時間,上升/下降時間,并行總線,序列,可視觸發,視頻(可選),射頻對時間(可選)

  輔助觸發≤300 VRMS(僅邊沿觸發)

  標準分析

  光標:波形、V條、H條、V&H條

  測量:36

  頻譜視圖頻域分析,獨立控制頻域和時域

  FastFrameTM:分段內存采集模式,最大觸發速率>5,000,000個波形/秒

  圖:時間趨勢、直方圖、頻譜

  數學:基本波形代數、FFT和高級公式編輯器

  搜索:搜索任何觸發標準

  選配分析

  高級頻譜視圖

  模板/極限測試

  高級功率測量和分析

  三相電氣分析(僅限MSO46)

  選配串行總線觸發,解碼和分析

  I2C、SPI、eSPI、I3C,RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、USB 2.0、eUSB2、以太網、EtherCAT、音頻、MIL-STD-1553、ARINC`429、Spacewire、NRZ、曼徹斯特、SVID、SDLC、1-Wire、MDIO

  任意/函數發生器1

  50 MHz波形生成

  波形類型:任意波形、正弦波、方波、脈沖、鋸齒波、三角波、DC電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢曲線、心電圖

  數字電壓表2

  4位AC RMS、DC和DC+AC RMS電壓測量

  觸發頻率計數器2

  8位

  顯示

  13.3英寸(338 mm)TFT彩色

  高清(1920 x 1080)分辨率

  容性(多觸點)觸摸屏

  連接性

  USB 2.0主控,USB 2.0設備(5端口);LAN(10/100/1000 Base-T以太網);HDMI 3

  e*Scope?

  使用標準網絡瀏覽器,通過網絡連接遠程查看和控制示波器

  保修

  3年(標配)

  尺寸

  286.99 mm(11.299英寸)高x 450 mm(17.7英寸)寬x 155 mm(6.1英寸)深

  重量:<7.6 kg(16.8磅)

  憑借全新手勢開合縮放觸摸屏用戶界面、高清顯示器和4個或6個FlexChannel?輸入(每條通道可測量1個模擬信號或8個數字信號),4系列MSO可以隨時迎接當今和未來棘手的挑戰。它為性能、分析和整體用戶體驗設立了新的標準。

  絕不會因?yàn)橥ǖ啦粔蚨七t檢驗和調試流程!

  4系列MSO提供了4通道和6通道型號及13.3英寸高清(1,920 x 1,080)顯示器,可以更好地查看復雜的系統。許多應用如嵌入式系統、三相電電子器件、汽車電子器件、電源設計和DC到DC功率轉換器,都要求觀察4個以上的模擬信號,檢驗和表征器件性能,調試極具挑戰性的系統問題。

  大多數工程師都記得,他們?cè){(diào)試過特別難的問題,希望更好地查看系統和狀態,但使用的示波器只能提供兩條或四條模擬通道。使用第二臺示波器非常麻煩,需要對準觸發點,很難確定兩臺顯示器之間的定時關系,文檔管理也是問題。

  您可能認為6通道示波器的價格會比4通道示波器高出50%,但您會驚喜地發現,我們的6通道示波器只比4通道型號貴~20%。新增的模擬通道可以迅速獲得回報,因?yàn)槟梢园雌谕瓿僧?dāng)前項目和未來項目。
