0.05%功率測量精度
PA2000mini是一款能進行移動便攜測量的功率分析儀。在體積和重量得到進一步優化的同時，功率測量精度還能保證0.05%，是戶外光伏現場驗收測試、高鐵逆變器檢測，較為合適的測試伙伴。
| 輸入?yún)?shù) | 參數描述 | ||
|---|---|---|---|
| 測量量程 | 電壓 | 1.5V，3V，6V，10V，15V，30V，60V，100V，150V，300V，600V，1000V，1500V（峰值因數1.33） | |
| 電流 | 直接輸入 （峰值因數為 3） | 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A | |
| 傳感器輸入（峰值因數為 3） | 50mV、100mV、200mV、500mV、1V、2V、5V、10V | ||
| 連續最大允許輸入值 | 電壓 | 峰值 2000V 或 RMS 值 1300V，取兩者較小值 | |
| 電流 | 直接輸入 | 5A：峰值 15A 或 RMS 值 6.5A，取兩者較小值 | |
| 傳感器輸入 | 峰值不得超過量程的 4 倍，有效值不得超過量程的2倍 | ||
| 瞬時最大允許輸入值（≤ 1s） | 電壓 | 峰值 3000V 或 RMS 值 1500V，取兩者較小值 | |
| 電流 | 直接輸入 | 5A：峰值 22.5A 或 RMS 值 10A，取兩者較小值 | |
| 傳感器輸入 | 峰值不得超過量程的 5 倍，有效值不得超過量程的3倍 | ||
| 輸入阻抗 | PA2000mini |
|---|---|
| 電壓輸入阻抗 | 輸入電阻：2MΩ，輸入電容：10pF |
| 電流輸入阻抗 | 輸入電阻：100mΩ，輸入電感：0.07μH |
| 傳感器電壓輸入阻抗 | 輸入電阻：1MΩ，輸入電容：45pF |
| 輸入?yún)?shù) | PA2000mini |
|---|---|
| 輸入帶寬 | DC，0.1Hz~500KHz |
| 采樣率 | 500KS/s |
| 最大連續共模電壓 | 1000Vrms |
精度：
| 輸入信號頻率范圍 | PA2000mini | |
|---|---|---|
| 電壓 / 電流 | 功率 | |
| DC | 電流直接輸入：0.05+0.10+20uA 電壓輸入：0.05+0.10 傳感器：0.05+0.05 | 電流直接輸入：0.05+0.10+20uA*電壓讀數 電壓輸入：0.05+0.10 傳感器：0.05+0.10 |
| 0.1Hz ≤ f ＜ 30Hz | 0.10 + 0.20 | 0.20 + 0.40 |
| 30Hz ≤ f ＜ 45Hz | 0.10 + 0.10 | 0.10 + 0.20 |
| 45Hz ≤ f ＜ 66Hz | 0.05 + 0.05 | 0.05 + 0.05 |
| 66Hz ≤ f ＜ 1KHz | 0.10 + 0.10 | 0.20 + 0.10 |
| 1KHz ≤ f ＜ 10KHz | 0.20 + 0.10 | 0.30 + 0.20 |
| 10KHz ≤ f ＜ 50KHz | 0.30 + 0.10 | 0.30 + 0.20 |
| 50KHz ≤ f ＜ 100KHz | 2.00 + 0.50 | 2.00 + 1.00 |
| 100KHz ≤ f ＜ 500KHz | 5.00 + 1.00 | 8.00 + 2.00 |
| 500KHz ≤ f ≤ 1MHz | 6.00 + 1.00 | 10.00 + 2.00 |
光伏風電現場驗收
許多太陽能光伏發電站與風力發電站都處在偏遠的山區或者屋頂，條件惡劣，許多時候連供電都是難題，這就需要功率分析儀在測試準確的前提下，還需要更便攜，PA2000mini功率分析儀體積小，帶電池，可連續工作3~4個小時，非常適合光伏風電現場驗收環境

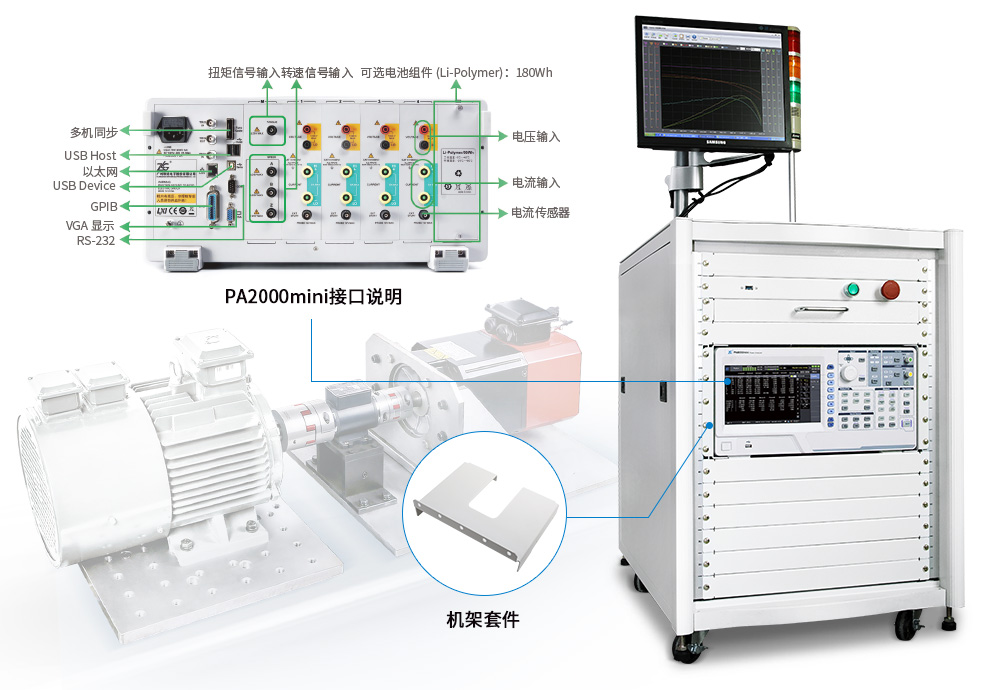

系統集成
PA2000mini功率分析儀致力于為您提供方便的測試體驗，4通道0.05%精度的功率測量板卡加上電機測試板卡，可輕松完成大部分的日常測量應用，標配的多種協議接口配合上機架套件可更方便進行系統集成。
