功率分析儀在LED驅動電源測試方案
一、LED驅動電源測試簡介
相比傳統節能燈，LED照明燈具具有光效更高，更環保的特性。LED驅動電源是把交流供電或者其它直流電源轉換為LED燈具可用的恒壓或恒流的特定電源，LED驅動電源是LED照明燈具的核心組件之一，其性能和可靠性直接決定了LED照明燈具的使用效果和壽命。為了能夠更好地應用在LED照明燈具中，在LED驅動電源的研發或者生產階段，需要采用合適的測試方案對LED驅動電源各項指標進行測試。
1、能效
高效率LED是節能產品，驅動電源的效率要高。對于驅動電源安裝在內部這類結構的燈具，電源效率顯得更加重要。因為LED的發光效率隨著LED溫度的升高而下降，所以LED的散熱非常重要。驅動電源的效率高，它的耗損功率小，在燈具內發熱量就小，也就降低了燈具的溫升。
2、功率因數
功率因數是電網對負載的要求。隨著對供電質量的要求不斷提高，用電設備帶來的電能質量和諧波問題越來越受到關注。《LED模塊用交流電子控制裝置節能認證技術規范》中對于LED控制裝置能效限定值作了規定，線路功率因數最低為0.7。
3、輸出紋波
紋波是加在直流輸出電壓上的交流電壓，也是LED電源測試中的一個重要測量參數。紋波電流越大，會影響LED性能，甚至嚴重降低LED的使用壽命。
4、輸入浪涌電流
LED驅動電源要有抑制浪涌電流的能力，以保護LED不被損壞。輸入浪涌電流一般是在冷開機時，當交流電壓處于峰值處（90°或者270°）時，浪涌電流最大。LED電源的重要器件，例如輸入保險絲、整流器等其額定值一般要高于輸入浪涌電流值。
5、輸入電源異常測試
對LED驅動電源進行輸入電源異常模擬的主要目的是評估LED驅動電源是否可以符合電磁兼容性測試針對電壓抗擾度測試部分的要求，這部分可以參考IEC 61000-4-11：電壓暫降、短時中斷和電壓變化的抗擾度試驗中規定。
為了準確評估LED驅動電源性能指標，驗證各個測試項目是否符合技術要求，需要選擇合適的LED驅動電源測試方案。

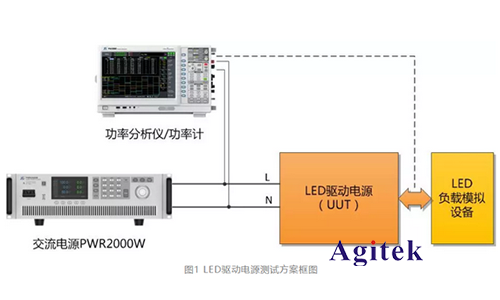

二、LED驅動電源測試方案
LED驅動電源測試項目包括了LED驅動電源性能指標中的交流輸入范圍、電源能效、功率因數、紋波及噪聲、啟動及保持時間、上升時間、過載保護、過壓保護、電磁兼容等一系列參數。LED驅動電源屬于開關變換器，因此能效測試時需要能夠準確測量失真波形的功率和功率因數；并且要求測量儀器具備足夠的帶寬，避免高頻電流成分被濾除而導致測量誤差。
LED驅動電源待機功耗不應大于1W，待機測試功耗需要測量mA級電流，需要具備小信號電流的高精度測量能力。測試電源需要能夠提供穩定的供電電源，并可以模擬供電異常，例如頻率或者電壓變動，并具有完善的保護功能，以滿足測試的要求。
