實時示波器在新一代光接口時域測試上的應用
前言
談到光接口的時域指標測試，工程師言必稱取樣示波器 (sampling scope)。因?yàn)槿邮静ㄆ鲹碛胁豢杀葦M的信號完整性方面的優勢：帶寬高、噪聲低、量化誤差?。ù怪狈直媛矢撸乐胁蛔闶切枰接|發時鐘，以至于光工程師都漸漸遺忘了實時示波器 (real time scope)。
挑戰

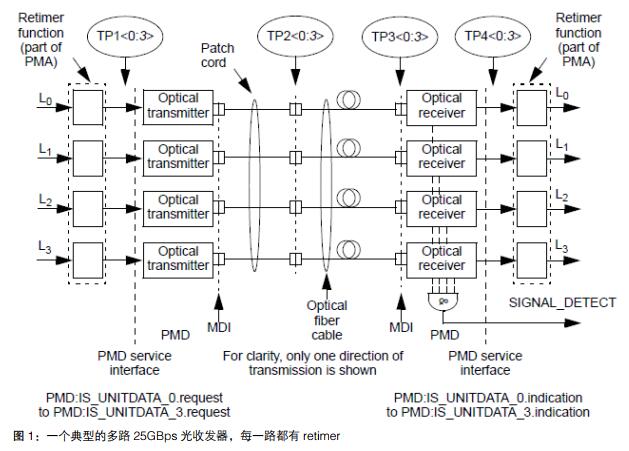

長久以來，工程師們在進行光接口測試（尤其是光模塊測試）時都不擔心同步觸發時鐘，要么從碼型發生器（Pattern Generator）引過來、要么使用時鐘恢復（Clock Recovery）從被測信號上恢復時鐘。前者在生產測試上是極具成本優勢的，后者多用于研發，追求極致的測試效果。但是隨著光接口速度的不斷提升，尤其是 25GBps 以上的多路光接口。每個信號通路上都加入了 re-timer 單元，也就是說同一個光接口（光模塊）中的不同路信號其實是不同源的。也就是說來自于 PG 的同步時鐘和信號已經未必同步了，這一點在現時的 PAM4 光模塊測試上尤其明顯。經過實際對比測試發現，使用時鐘回復進行測試時結果要比使用 PG 同步時鐘作為觸發更加好。當工程師需要進行更高速度的測試時，時鐘恢復設備的價格就會非常高。
新的嘗試
眾所周知，取樣示波器的不便之處正是實時示波器的天生優勢！在捕獲信號的時候?qū)崟r示波器使用內部時基，無需外部的同步觸發時鐘！但是實時示波器給人的印象總是：帶寬低、噪聲高、量化誤差大。還有更要命的是：只支持電輸入！所幸的是隨著技術的不斷革新，實時示波器發生了翻天覆地的變化，帶寬不再是問題、噪聲越來越低，而且最重要的是配合實時示波器的高帶寬光探頭出現了！于是，工程師們可以嘗試使用高性能實時示波器來進行新一代光接口的測試了。實時示波器 + 光探頭的組合完全無需考慮外部的同步觸發信號，直接完成信號的捕獲。而時鐘恢復用軟件實現，鎖相環帶寬更加精準，也更加彈性（在研發場合可以任意的設置鎖相環帶寬）。而且測試連接及其簡單，只需一根光纖而無需任何的電纜。

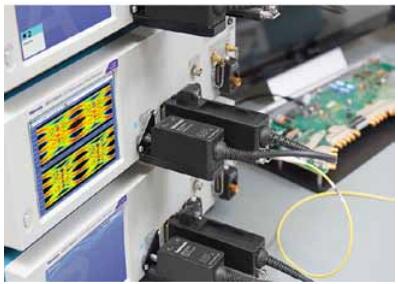

圖 2：全新的實時光接口測試方案

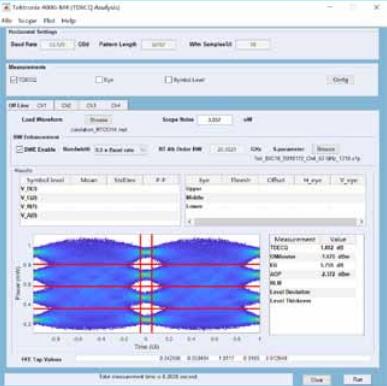

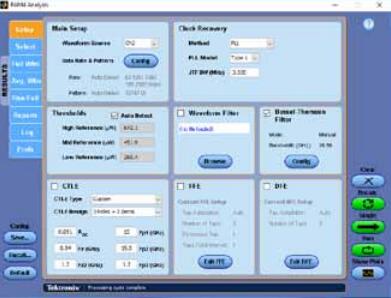

圖 3：實時分析軟件的簡潔配置界面

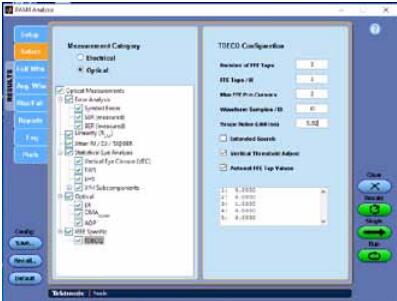

完善的測試項目的支持：除了支持 IEEE 要求的一致性測試項目之外，更支持眾多研發測試項目：如抖動、誤碼定位以及誤碼率預估。
圖 4：除了 IEEE 要求的一致性測試項目之外，更支持眾多研發分析類項目

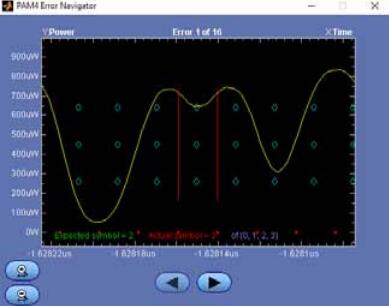

圖 5. 誤碼檢測與定位
測試結果對比

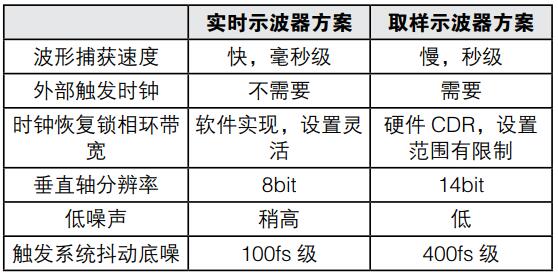

如下圖，測試結果非常一致。

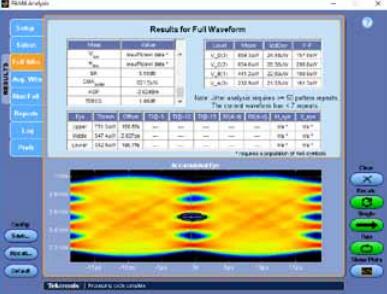

圖 6. 使用實時示波器的 53GBd PAM4 測試結果
圖 7：使用取樣示波器的 PAM4 測試結果
討論 & 結束語
實時示波器方案已經嶄露頭角，無論從測試連接的便利性還是測試結果的相關性上都展示出正面的結果實時 / 取樣孰優孰劣？

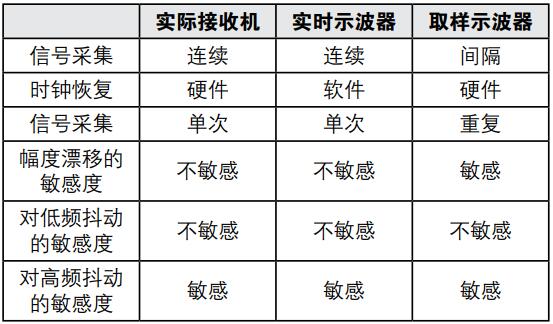

實時 / 取哪個測試結果更真實？或者說更能反映一個真實接收機的接收效果？這是每個工程師心中的問題。
覺得實時方案不靠譜的基本上都是擔心示波器的垂直分辨率以及底噪聲。覺得實時方案好的主要基于觸發抖動以及更精準的時鐘恢復設定。
安泰測試作為泰克西北地區的代理商，將和泰克廠家一起，以客戶為中心，為客戶提供從解決方案、產品選型、儀器銷售到儀器維修、儀器延保、校準、預防性維護以及儀器培訓等為一體的服務，不管是售前還是售后，都讓用戶不再煩惱。
