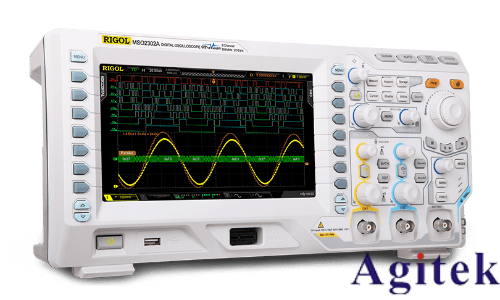

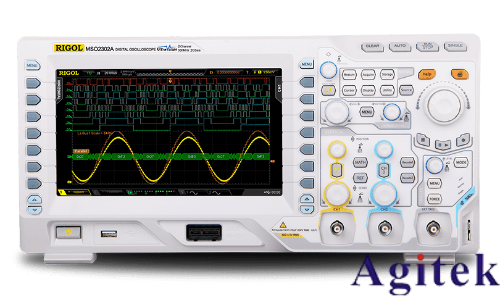

RIGOL普源DS2000A系列示波器憑借其強大的自動測量功能，可快速獲取信號參數的精確數據，極大提升測試效率。本文將詳細介紹如何設置DS2000A的自動測量功能，幫助用戶高效完成各類電子信號分析任務。

一、觸發設置：穩定波形顯示的基礎

正確設置觸發模式是自動測量的前提。操作步驟如下：

1. 選擇觸發源：按示波器面板上的Trigger鍵，通過旋鈕或菜單選擇觸發信號來源（如CH1、CH2或Ext）。

2. 調整觸發類型：根據信號特性選擇觸發模式（自動/普通/單次），推薦使用Auto觸發模式以自動適應不同信號頻率。

3. 設定觸發條件：調整觸發電平、斜率（上升/下降沿）和耦合方式（AC/DC），確保波形穩定顯示。

二、啟用自動測量功能：一鍵獲取關鍵參數

DS2000A支持多種參數的自動測量，具體設置步驟如下：

1. 進入測量菜單：按下Meas鍵，屏幕彈出測量參數列表。

2. 選擇測量類型：通過旋鈕或觸摸屏選擇所需參數（如頻率、幅度、周期、上升時間等）。

3. 開啟自動測量：選中參數后，示波器將自動計算并實時顯示結果，數據會隨信號變化動態更新。

三、高級設置：優化測量精度與適用場景

1. 檢波類型選擇：針對特殊信號（如EMI噪聲），可按下Meas → 檢波類型菜單，選擇峰值、RMS平均或CISPR準峰值等檢波模式。

2. 采樣率調整：在Acquire菜單中設置采樣模式（普通/峰值檢測/平均），高采樣率可捕捉信號細節，但需平衡存儲容量。

3. 統計功能：啟用最大值/最小值保持功能，可自動記錄信號變化過程中的極值參數。

四、數據存儲與調用：便捷管理測量結果

1. 保存當前測量：按下Save鍵，選擇存儲路徑（U盤或示波器內存），并命名文件。

2. 調用歷史數據：通過Recall鍵快速調取已保存的波形及測量結果，支持對比分析。

3. 導出報告：部分型號支持一鍵生成PDF測量報告，方便文檔整理。

五、注意事項與技巧

1. 探頭補償校準：首次使用或更換探頭時，需進行探頭補償調節，確保測量精度。

2. 垂直檔位匹配：根據信號幅度調整通道垂直檔位，避免波形過飽和或欠幅。

3. 觸發靈敏度優化：若波形抖動，可適當增大觸發靈敏度，或使用觸發釋抑功能穩定顯示。

通過合理配置觸發模式、靈活選擇測量參數與檢波類型，RIGOL DS2000A系列示波器的自動測量功能可幫助用戶快速完成從信號捕獲到數據分析的全流程。掌握上述設置技巧，將顯著提升電子測試的準確性與效率，滿足研發、生產及教學場景的多樣化需求。建議用戶結合具體信號類型，通過實踐進一步探索示波器的深度功能。
