泰克示波器在LED驅動電源測試的應用
系統背景：
LED作為當前最為節能的照明產品，經歷了前幾年高速增長，大量企業投入的繁榮，近幾年隨著廠商的激烈競爭，產品價格下降，市場技術要求的變高，逐漸步入行業正常的發展軌道。傳統照明市場增速趨緩是現狀，不過隨著很多新的應用采用，例如汽車照明，植物照明，IR，VR等，LED廠商找到新的商機。通過大量的市場調研，市場對LED行業尤其是驅動電源部分提出更高的要求，尤其是出口的產品。工程師需要花費大量的時間和精力進行產品的研發及測試工作，不但要保證基本的性能指標，還要面對越來越嚴格的行業內的各種標準的挑戰。對此泰克公司與合作伙伴使用示波器，功率分析儀，電壓電流探頭及交流電源為LED驅動電源的研發和設計驗證客戶量身訂做一套自動測試系統。
系統說明：
泰克公司與合作伙伴共同開發的TSP-5000-LED LED驅動電源自動測試系統，能為您提供LED驅動電源指標一鍵測試。系統核心使用泰克公司示波器及功率分析儀，通過強大的產品測試能力以及對LED行業測試規范的詳細解讀，為您提供一鍵式自動測試系統。通過上位機軟件可以實現對測試條件的設定，軟件簡單易用，可以根據您的要求自行添加及減少測試項目，為更科學，準確的評價您的測試系統，提高工程師的工作效率提供堅實的保障。
測試系統特點：
-配置簡單，儀器設定由上位機軟件完成
-測量效率高，至少提高10倍測試效率
-電流測試范圍1mA-20A，電壓最高可以到10mV-600V。
-功率測試精度高達0.08%-
可設定測試限值，測試過程一鍵完成
-自動生成測試報告，數據可后續處理
-對于整個系統各過程進行運行狀態實時檢查
其他特色功能:
-為您提供符合IEC62301 2.0待機功耗一致性測試軟件
-為您提供符合IEC61000-3-2電流諧波預一致性測試軟件
TSP-5000-LED軟件配合泰克高精度儀器，簡單方便的實現LED驅動電源的自動測試。TSP-5000-LED軟件是對于LED驅動電源行業測試的項目及標準進行研究總結，羅列出較完整的電性能測試功能。能幫助您測試LED驅動電源的輸入特性包括電壓電流有效值，功率因數，電源諧波等參數；輸出特性電壓電流，功率，效率；時序和順態特性，如開機時間，關機時間，上升時間，下降時間及開機過沖電流測試；驅動電源的標準測試，待機功耗IEC62301標準一致性測試，IEC61000-3-2標準的預一致性測試；調光測試，調光電流，調光頻率，占比調制等功能。該軟件要求運行在windows7以上系統。
通過TSP-5000-LED軟件，用戶以往需要花費2個小時的測試可以在幾分鐘之內實現測量。在大多數情況下，用戶只需要幾步設置即可，具體的軟件界面如下：

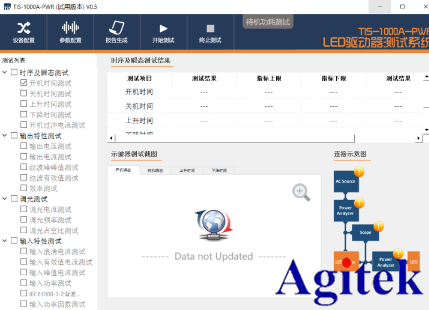

TSP-5000-LED軟件操作界面

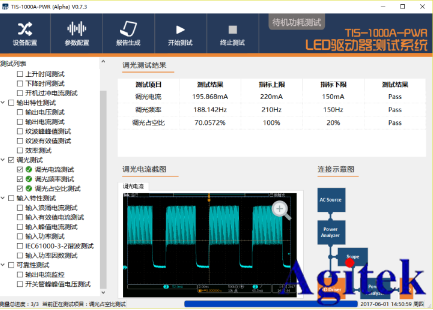

進行調光測試時的軟件界面軟件界面簡單明了，遵從從左到右的邏輯，首先開始測量之前，進行儀器的配置，確定系統中需要的各種儀器是否連接正常。第二部進行參數設定，用戶可以設定測試項目的限值，方便進行實測中比對。第三部進行測試項目勾選，將需要測試測試的項目勾選，然后開始測試，測試結果以數據及測試圖形形式顯示，可將數據存儲于PC硬盤中，用于非測試時在軟件環境下進行深入分析。第四步將測試結果自動生成報告，數據是Excel方便后續進行數據的處理。另外，客戶根據不同的測試產品可以保存系統的配置，后續進行同型號的測試可以直接調用配置，節省設定時間，保持前后測試條件一致。

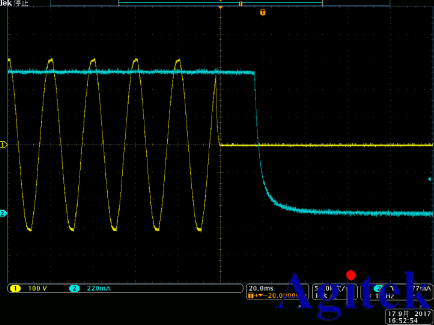

使用泰克示波器MDO3000測試關機瞬態波形結果

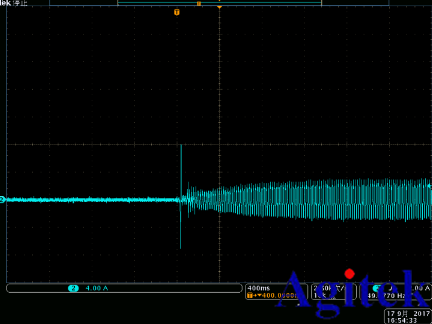

輸入浪涌電流測試結果

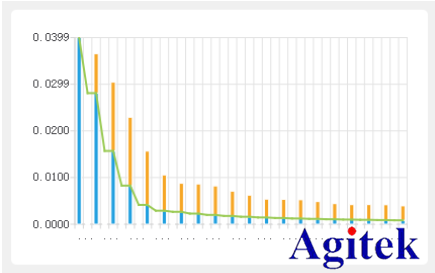

PA3000 測試IEC61000-3-2諧波測試
本方案提供多種儀器配置，可以根據價格和性能，使用不同的儀器和連接方式進行測試分析。

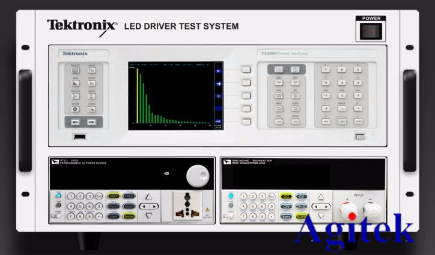

系統配置：
泰克示波器MDO3000/MDO4000C/MDO3系/MSO4系
高壓差分探頭THDP0200
高精度電流探頭TCP0030A
高精度功率分析儀可調交流電源PA3000或PA1000X2
附件：
USB 測試線3根
TSP-5000-LEDLED驅動測試軟件
