低功耗直流特性測試方案
隨著物聯網推廣的深入，萬物互聯必將成為未來的發展方向。諸如 NB-IOT，LORA，BLE等低功耗物聯 網解決方案會越來越多的應用在產品設計上。而低功 耗的測試方案將會越來越多的被應用在研發設計，生產測試上。
TSP-4000 低功耗測試方案測量電流精度高，是目前 市面上不多的且性價比最高的高精度待機電流測試方案。可以分析終端設備的電流輸出曲線，為工程師提供了一個更深入了解系統硬件構架，軟件構架對待機電流影響的工具。通過這套方案，可以幫助工程師降低自己的產品功耗，最終達到提高待機時間的目的。
泰克與合作伙伴共同推出的低功耗測試系統 TSP-4000，硬件核心為美國泰克吉時利公司高精度電源2280S或高精度七位半萬用表DMM7510，將儀器采集到的電流數據連續回傳到上位機。通過上位機 軟件實現對電流數據的回放分析，以幫助設計者優化自己的產品，降低產品功耗。
TSP-4000可以測試各種各種設備的直流耗電特性， 特別適用于工作或者待機電流在微安甚至納安級別的小電流測試。測試結果可用I-T曲線表示出來。并可 以顯示電流數據在一段時間內分布的CCDF圖形。TSP-4000軟件可以在 Windows XP 或 Windows 7及以上版本系統下運行。
IoT 設備低功耗直流特性測試方案介紹：

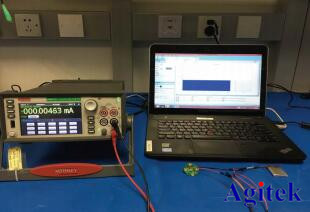

使用 TSP-4000測試系統捕捉藍牙手環開機電流波形，并對待機模式下的電流脈沖信號進行放大觀察。TSP-4000 操作簡單 ，有三種連接模式。分別配備不 同的吉時利設備，客戶可根據自己的購買能力和測試 指標需求選擇不同的儀器來完成測試。
模式一 (高性能)：吉時利 2280S 高精度電源為 DUT 提供電源。DMM7510 作為高精度電流表測量。此時的供電性能和電流測量性能最高
模式二（經濟型）：吉時利 2280S 高精度電源為DUT設備提供電同時回讀電流數據。此方案價格最低，電流測量精度為10uA。
模式三(高性價比)：吉時利 DMM7510 作為萬用表直流測量DUT設備。此時需要 DUT設備自帶電源。
操作步奏：
1. 選擇連接模式連接測試設備以及 DUT 設備。
2. 設置相應的測試時間，采樣率。
3. 啟動。等待測試時間完成。使用工具欄對各種工具 對生成電流曲線進行放大縮小。通過分析和改善 DUT 設備在工作和待機過程中的狀態，達到提高 DUT 設備待機時間的目的。
系統配置：
泰克：
2280S 高精度觸屏直流電源
DMM7510 七位半高精度觸屏萬用表
其他附件：
TSP-4000 低功耗直流特性分析軟件
測試線標配 2 根
方案優勢：
- 體積小，配置簡單，性價比高；
- 測量精度高，抗干擾能力強，電流測量精度最高可達100pA，分辨率 1pA；
- 采樣率高，可以實現動態電流的實時采集，最高速度可以達到 100,000 點每秒；
- 簡單易操作，圖形化顯示測試結果，支持原始測試 數據的導入、導出
- 長時間記錄測量數據；
- 可通過軟件分析關注時間段的電流曲線，優化硬件和軟件設計，降低產品功耗 TSP-4000 軟件配合吉時利高精度源表，簡單方便的實現 DUT 低功耗直流特性相關測試。
安泰測試作為泰克合作伙伴，致力于綜合性服務，從方案提供到儀器選型、銷售到后期維修、延保、校準、培訓等一站式服務，讓客戶選型無憂，售后無煩惱。
