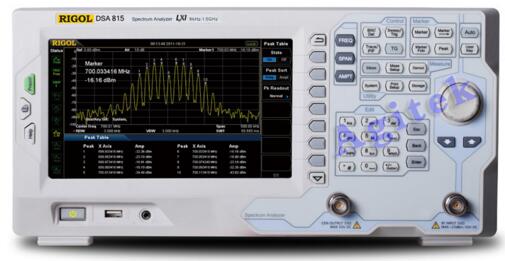

頻譜分析儀選型指南
頻譜儀是一種常用的分析儀器，主要針對于射頻和微波信號進行檢測，在多個領域中都有一定的應用。頻譜儀在選型中有一些常見問題是需要用戶注意的，今天Agitek就來為大家具體介紹一下頻譜分析儀選型指南問題，希望可以幫助到大家！
選型指南：
1. 頻率范圍
頻譜工作時所能分析的信號頻率范圍。為頻譜的首選指標，必須保證測試信號在頻譜的工作頻率范圍以內。
2. 輸入功率
頻譜的輸入功率分為平均連續、脈沖輸入功率。平均連續功率是指儀器能連續輸入信號的最大功率值。脈沖輸入功率是指頻譜能測量的脈沖輸入功率的值（嚴格遵守廠家要求的脈沖寬度，占空比參數）。輸入功率一般單位用dBm 表示，dBm 是一個考征功率絕對值的值，計算公式為：10lg（功率值/1mw）。例如：0 dBm = 1 mW，20 dBm = 100 mW，30 dBm = 1000 mW =1W。
3. 輸入阻抗
分析儀對信號源呈現的終端阻抗。射頻和微波分析儀的額定阻抗通常是50 Ω。對于某些系統(如有線電視)，標準阻抗是75 Ω。阻抗不匹配將造成很大的測量誤差，甚至干擾電路運行。
4. 平均噪聲電平（DANL）
平均噪聲電平相當于頻譜自身噪聲的大小，選擇與工程師所測量的最小信號幅度有關。理想狀態DANL越小越好，但是隨著DANL越小需要的技術復雜程度越高價格就越為昂貴。測量如同在航行時只有海水低于礁石的時候我們才能看見礁石。
5. 前置放大器
在頻譜內增加一個微小信號放大模塊，可以改善系統(前置放大器和頻譜分析儀) 靈敏度。主要用于測量微小信號。
6. 跟蹤源
在頻譜內增加一個與頻譜同步的掃頻信號源。添加跟蹤源后可進行標量網絡參數測量.例如：可以測試被測單元(如放大電路,濾波電路)的頻率特性曲線，配合駐波比測試套件也可以實現反射系數、回波損耗、駐波的測量。
使用注意事項：
使用前確定儀器良好接地。頻譜在使用中應避免用手直接觸碰輸入接口，以免靜電將前端損毀。測量過程中一定要注意測量信號功率是否在我使用儀器的測量范圍內，除有特殊規定外嚴禁測量含有直流成分的信號，否則會造成頻譜損傷。
選型小提示：
在測量信號頻譜時若信號為偶發跳變信號，則普通掃頻式頻譜因掃描速度較慢將很難測量到信號，需要使用最新的實時類頻譜。
頻譜分析儀主要品牌：（排名不分先后）
安捷倫（Agilent）
泰克（Tektronix）
艾法斯（Aeroflex）
羅德與施瓦茨（R&S）
普源精電（Rigol）
安立（ANRITSU）
安諾尼（Aaronia）
愛德萬（advantest）
固緯（GWINSTEK）
思儀（中電41所）
