TBS1052C數字存儲示波器
模擬帶寬：50 MHz
采樣率：1 GS/s
記錄長度：20k 點
模擬通道：2
廠商名稱：泰克/TEKTRONIX
產品型號：TBS1052C
市場價格：￥ (僅供參考)
- 詳細說明
- 產品參數

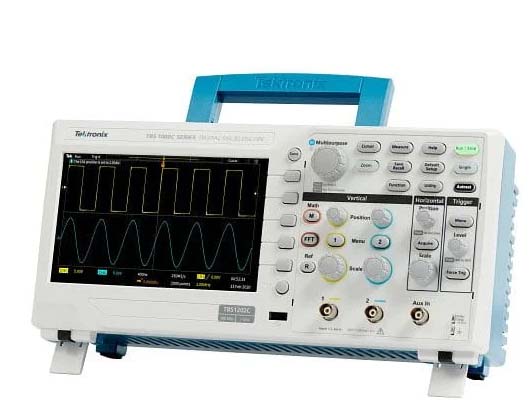

Tektronix泰克TBS1052C數字存儲示波器
主要性能指標
50 MHz帶寬
2通道型號
全部通道均實現1 GS/s采樣率
所有通道上均為20k點記錄長度
高級觸發，包括脈沖觸發、欠幅觸發和行觸發
5年保修
主要特點
具有15個水平分度的7英寸WVGA彩色顯示器顯示信號增加50%
32種自動測量
雙窗口FFT，帶模擬時域和頻域視圖
觸發頻率計數器
平移和縮放能力
多語言用戶界面，在用戶界面和前面板貼紙支持10種語言
占用空間小和重量輕
無風扇設計，運行噪音低
連接性
前面板上的USB 2.0主控端口，可快速簡便地存儲數據。
后面板上的USB 2.0設備端口用于連接到PC并遠程控制儀器。
教育
HelpEverywhere?為用戶提供有幫助的屏顯小貼士
內置示波器手冊提供了操作說明和示波器基礎知識
集成課件功能在顯示屏上提供實驗室練習指導

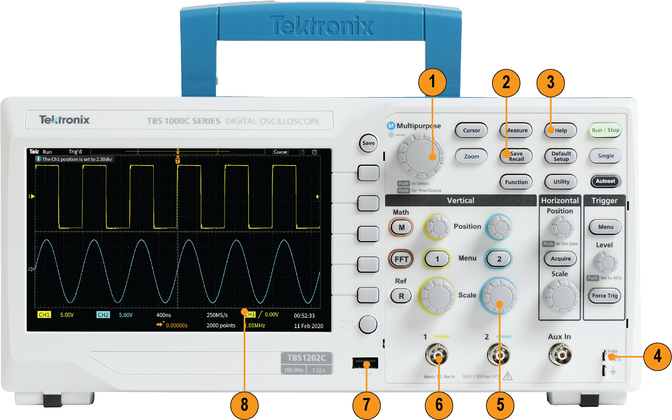

TBS1000C 前面板
| 圖像參考 | 說明 |
|---|---|
| 1 | 用于波形導航、縮放和光標的多用途旋鈕 |
| 2 | 保存調出 |
| 3 | HelpEverywhere? |
| 圖像參考 | 說明 |
|---|---|
| 4 | 探頭補償 |
| 5 | 各通道專用控制旋鈕 |
| 6 | BNC 探頭接口 |
| 7 | 保存/調出用 USB 主控端口 |
| 8 | 7 英寸顯示屏 |

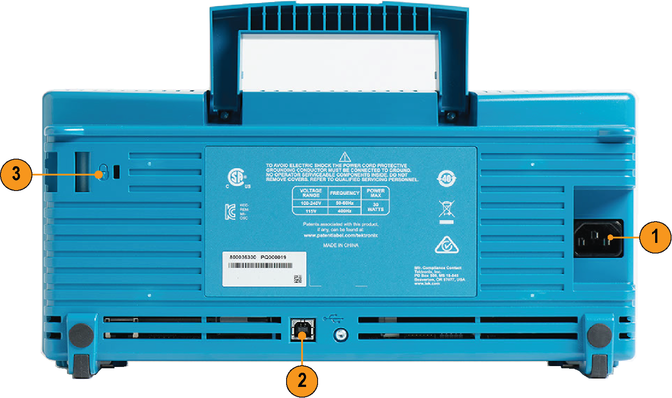

TBS1000C 后面板
| 圖像參考 | 說明 |
|---|---|
| 1 | IEC 電源連接器 |
| 2 | 用于遠程控制的 USB 設備端口 |
| 3 | Kensington 防盜鎖 |
型號概述
| 參數 | TBS1052C | TBS1072C | TBS1102C | TBS1202C |
|---|---|---|---|---|
| 帶寬 | 50 MHz | 70 MHz | 100 MHz | 200 MHz |
| 通道 | 2 | 2 | 2 | 2 |
| 采樣率 | 1 GS/s | 1 GS/s | 1 GS/s | 1 GS/s |
| 記錄長度 | 20 K 點 | 20 K 點 | 20 K 點 | 20 K 點 |
尺寸
| 參數 | 毫米 | 英寸 |
|---|---|---|
| 高度 | 154.95 | 6.1 |
| 寬度 | 325.12 | 12.8 |
| 厚度 | 106.68 | 4.2 |
裝運尺寸
| 參數 | 毫米 | 英寸 |
|---|---|---|
| 高度 | 266.7 | 10.5 |
| 寬度 | 476.2 | 18.75 |
| 厚度 | 228.6 | 9.0 |
重量
| 參數 | 公斤 | 磅 |
|---|---|---|
| 僅儀器 | 1.979 | 4.36 |
| 儀器和附件 | 2.2 | 4.9 |
訂貨信息
| 型號 | 說明 |
|---|---|
| TBS1052C | 數字存儲示波器：50 MHz 帶寬，1 GS/s 采樣速率，2 路通道 |
| TBS1072C | 數字存儲示波器：70 MHz 帶寬，1 GS/s 采樣速率，2 路通道 |
| TBS1102C | 數字存儲示波器：100 MHz 帶寬，1 GS/s 采樣速率，2 路通道 |
| TBS1202C | 數字存儲示波器：200 MHz 帶寬，1 GS/s 采樣速率，2 路通道 |
標配附件
探頭
| 附件 | 說明 |
|---|---|
| TPP0200 | 200 MHz 型號，10x 無源探頭（每條模擬通道一個） |
| TPP0100 | 50 MHz、70 MHz 和 100MHz 型號，10x 無源探頭（每條模擬通道一個） |
附件
| 附件 | 說明 |
|---|---|
| 071-3660-00 | 合規和安全說明 |
| 077-1691-00 | 程序員手冊，可在 www.tek.com 找到 |
| - | 電源線 |
| - | 校準證書，記錄美國國家計量學會和 ISO9001 質量體系認證的溯源性 |
推薦附件
| 附件 | 說明 |
|---|---|
| TEK-USB-488 | GPIB 到 USB 轉換器1 |
| 174-4401-xx | USB 主機到設備電纜線，3 英尺長 |
推薦探頭
| 探頭 | 說明 |
|---|---|
| TPP0100 | 10X 無源探頭，100 MHz 帶寬 |
| TPP0200 | 10X 無源探頭，200 MHz 帶寬 |
| P2221 | 1X/10X 無源探頭，200 MHz 帶寬 |
| P6101B | 1X 無源探頭（15 MHz、300 VRMS CAT II 額定值） |
| P6015A | 1000X 高壓無源探頭 (75 MHz) |
| P5100A | 100X 高壓無源探頭 (500 MHz) |
| P5200A | 50 MHz，50X/500X 高壓差分探頭 |
| P6021A | 15 A，60 MHz 交流電流探頭 |
| P6022 | 6 A，120 MHz 交流電流探頭 |
| A621 | 2000 A，5 至 50 kHz 交流電流探頭 |
| A622 | 100 A，100 kHz 交流/直流電流探頭 |
| 需要 TCP303/TCPA3002 | 150 A，15 MHz 交流/直流電流探頭/放大器 |
| TCP305A/TCPA3001 | 50 A，50 MHz 交流/直流電流探頭/放大器 |
| TCP312A/TCPA3001 | 30 A，100 MHz 交流/直流電流探頭/放大器 |
| TCP404XL/TCPA4001 | 500 A，2 MHz 交流/直流電流探頭/放大器 |
儀器選件
語言選項
- 選項L0
- 英語前面板貼紙
- 選項L1
- 法語前面板覆蓋圖
- 選項L2
- 意大利語前面板覆蓋圖
- 選項L3
- 德語前面板覆蓋圖
- 選項L4
- 西班牙語前面板覆蓋圖
- 選項L5
- 日語前面板覆蓋圖
- 選項L6
- 葡萄牙語前面板覆蓋圖
- 選項L7
- 簡體中文前面板覆蓋圖
- 選項L8
- 繁體中文前面板覆蓋圖
- 選項L9
- 韓語前面板覆蓋圖
- 選項L10
- 俄語前面板覆蓋圖
電源插頭選件
- 選項A0
- 北美電源插頭 (115 V, 60 Hz)
- 選項A1
- 歐洲通用電源插頭 (220 V, 50 Hz)
- 選項A2
- 英國電源插頭 (240 V, 50 Hz)
- 選項A3
- 澳大利亞電源插頭 (240 V, 50 Hz)
- 選項A5
- 瑞士電源插頭 (220 V, 50 Hz)
- 選項A6
- 日本電源插頭 (100 V, 50/60 Hz)
- 選項A10
- 中國電源插頭 (50 Hz)
- 選項A11
- 印度電源插頭 (50 Hz)
- 選項E1
- 歐盟、英國和瑞士通用
服務選項
- 選項C3
- 三年校準服務。包括可溯源校準或相應的功能檢驗，用于推薦校準。包括首次校準外加兩年校準服務。
- 選項C5
- 五年校準服務。包括可溯源校準或相應的功能檢驗，用于推薦校準。包括首次校準外加四年校準服務。
- 選項D1
- 校準數據報告。
- 選項D3
- 三年校準數據報告（含選項 C3）。
- 選項D5
- 五年校準數據報告（含選項 C5）。
- 選項T3
- 三年整體保護方案，包括維修或更換，含磨損、意外損壞、ESD 或 EOS 及預防性維護。包括五天周轉時間，并優先獲得客戶支持。
- 選項T5
- 五年整體保護方案，包括維修或更換，含磨損、意外損壞、ESD 或 EOS 及預防性維護。包括五天周轉時間，并優先獲得客戶支持。
示波器保修和服務不包括探頭和附件。請參閱每種探頭和附件的規格書，了解各自的保修和校準條款。
