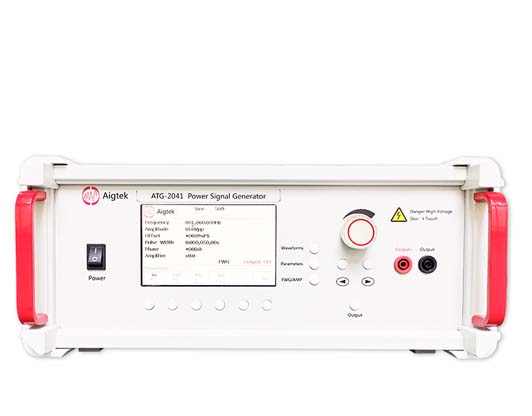

安泰ATG-2041功率信號源簡介

　　安泰ATG-2041是一款理想的可輸出正弦波、方波、三角波、脈沖波的單通道功率信號源?？蛻艨筛鶕?jù)使用情況選擇信號內置、或外置輸入。最大輸出400Vp-p(±200Vp)電壓，可以驅動高壓型負載。電壓增益數控可調，一鍵保存常用設置，為您提供了方便簡潔的操作選擇。

　　輸入Input

　　外置信號輸入端為BNC接口。當信號內置輸入，此時為功率信號源模式，設置波形，頻率，電壓等參數即可；當信號外置接入，此時為放大器模式，輸入電阻為5kΩ，輸出電阻可切換，調節電壓增益即可實現信號放大。

　　輸出Output

　　輸出接口為香蕉插座，輸出電壓0~400Vp-p(±200Vp)，最大輸出電流（峰值）100mAp。

　　液晶面板顯示

　　安泰ATG-2041功率信號源操作面板液晶顯示，設備狀態及參數動態顯示，交互界面一目了然，簡潔易懂。

　　電壓增益

　　安泰ATG-2041功率信號源外置輸入信號時為放大器工作模式，此時電壓增益是數控0~50倍（1step）可調。結合液晶面板增益的顯示，能夠快速調整至需要的電壓值。

　　監測口Monitor

　　1/100Monitor：此端口電壓為輸出端口的1/100，監測口為BNC接頭，可以直接連接到示波器進行輸出電壓的實時監測。
