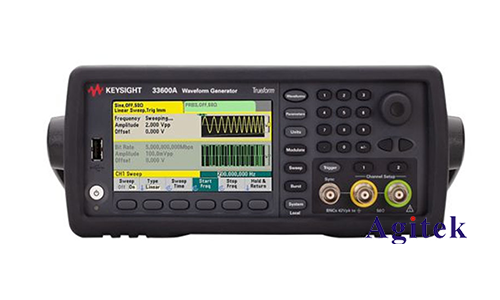

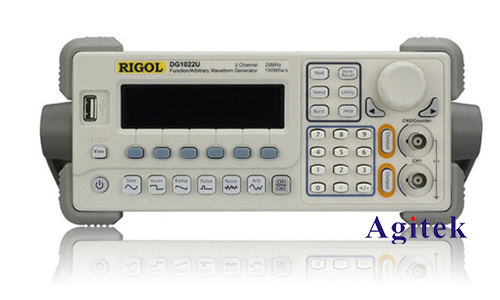

信號發生器是工程師常用的通用儀器之一。這是電子工程師信號模擬實驗的工具。它廣泛應用于許多領域。編輯整理了函數信號發生器的使用方法和注意事項，希望對您的實際操作有所幫助。

　　1.使用方法前，請檢查電源電壓是否為220V，然后將電源線插頭正確插入儀器后面板的電源插座中。

　　1)啟動：插入220V交流電源線，按下面板上的電源開關，頻率顯示窗口顯示1642，整機開始工作。

　　2)函數信號輸出設置。

　?、兕l率設置:按下頻率齒輪換檔鍵(RANGE)，選擇輸出函數信號的頻段，將頻率微調旋鈕(FREQ)調整到所需頻率。通過觀察頻率顯示窗口可以知道輸出頻率。

　　②波形設置:按下波形選擇鍵(WAVE)，依次選擇正弦波、矩形波或三角波。此時，正弦波、方波和三角波將顯示在示波器屏幕上。

　?、壅穹O(shè)置:調整輸出振幅調整旋鈕(AMPL)，通過觀察振幅顯示窗口調整到所需的信號振幅。如果所需的信號振幅較小，請按下衰減選擇按鈕(ATT)來衰減信號振幅。

　　④對稱設置:調整對稱性(占空比)調整旋鈕可以改變輸出函數信號的對稱性。正弦波的失真可以通過調整來改善，三角波的調頻可以變成鋸齒波，矩形波的占空比可以改變。

　?、軩C偏置設置:通過調整DC偏置(DC偏置)調整旋鈕(DCOFFSET)，可以在輸出信號中添加DC分量，通過調整可以改變輸出信號的電平范圍。

　?、轙TL信號輸出:TTL輸出插座(TTL)輸出的信號是同步標準TTL電平信號，與函數信號輸出頻率一致。

　?、吖β市盘栞敵?功率輸出插座(POWOUT)輸出的信號與函數信號輸出完全一致。當頻率在0.6Hz~200kHz范圍內時，可提供5W輸出功率。如果頻率在第7檔，功率輸出信號將自動關閉。

　　⑧保護說明：當函數信號輸出或功率信號輸出連接到負載時，沒有輸出信號，表明負載上有高壓信號或負載短路，機器自動保護，故障排除后儀器自動恢復正常工作。

　　3)頻率測量。

　?、賰?nèi)部測量:按下計數器功能選擇按鈕(FUN)，選擇內部測量頻率狀態。此時，INT指示燈亮起，表示計數器進入內部測量頻率狀態。此時，頻率顯示窗口中顯示的頻率是儀器函數信號輸出的頻率。

　?、谕獠繙y量:外部測量頻率時，分為1Hz~10MHz和10~1000MHz。按下計數器功能下計數器功能選擇按鈕，選擇外部測量頻率狀態。EXT指示燈亮起表示外部測量頻率，測量范圍為LHz~10MHz；EXT和1GHz指示燈同時亮起表示外部測量頻率高，測量范圍為10~1000MHz。測量結果顯示在頻率顯示窗口中。如果輸入的測量信號范圍大于3V，則應*開輸入衰減電路，并且可以使用外部測量頻率輸入衰減鍵(ATT)來選擇衰減電路。外部測量頻率輸入衰減指示燈亮起表示外部測量頻率輸入信號衰減20dB。外部測量頻率是等精度測量方法，測量頻率門自動切換，無需手動更改。

　　2.使用中的注意事項：

　　1)本儀器采用大型集成電路，調試、維修時應有防靜電裝置，以免損壞儀器。

　　2)請不要在高溫、高壓、潮濕、強振蕩、強磁場、強輻射、易爆環境、防雷條件差、防塵條件差、溫濕度變化大的地方使用和儲存。

　　3)請在相對穩定的環境中使用，并提供良好的通風和散熱條件。在校準測試時，測試儀器或其他設備的外殼應接地良好，以避免意外損壞。

　　4）保險絲熔斷后，請先排除原因和故障。小心！更換保險絲前，必須切斷電源線和交流電源，斷開儀器和測量線，關閉儀器電源開關，避免觸電或人身傷害。并且只能安裝額定電流、電壓和熔斷速度的保險絲。

　　5)信號發生器的負載不得有高壓、強輻射和強脈沖信號，以防止功率返回對儀器造成性損壞。功率輸出負載不得短路，以防止功率放大器電路過載。當顯示窗口顯示異常、死亡等現象時，只要關閉機器重新啟動即可恢復正常。

　　6)為達到效果，請在使用前預熱30min。

　　7)非專業人員不得擅自開機殼或拆卸儀器，以免影響儀器的性能，或造成不必要的損失。

        以上就是使用信號發生器的方法及注意事項，如您使用中還有問題，歡迎登錄西安安泰測試m.sy263.com
