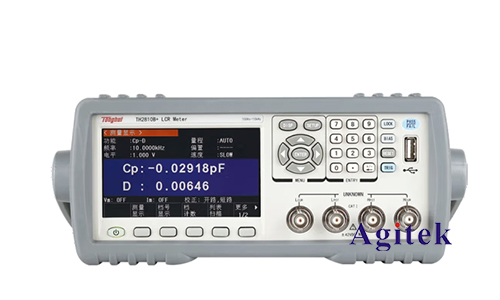

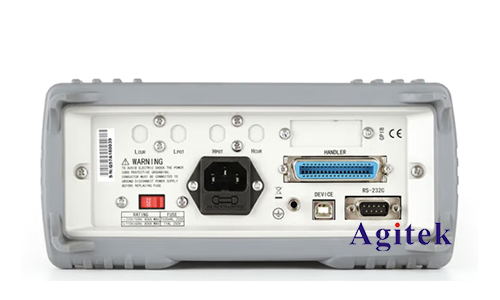

在電子領域，LCR測試儀是一種廣泛應用的儀器，用于測量電感（L）、電容（C）、電阻（R）等元件的參數。其中，阻抗測量是LCR測試儀的重要功能之一，它幫助工程師和技術人員更好地了解和分析電路中的阻抗特性。本文將介紹LCR測試儀的阻抗測量原理以及具體的操作步驟。

　　一、LCR測試儀阻抗測量原理

　　1.阻抗的基本概念

　　阻抗是電路中對交流電源的阻礙程度，它包括電阻、電感和電容三者的綜合影響。阻抗用復數表示，其中實部代表電阻，虛部代表電抗。電抗又分為感抗和容抗，分別由電感和電容引起。

　　2.LCR測試儀工作原理

　　LCR測試儀通過在被測元件上加入交流信號，并測量響應信號的電壓和電流，計算出元件的阻抗。測量原理基于歐姆定律和相位差的概念，通過測量電壓、電流的相對相位差和幅度，計算出被測元件的阻抗大小和相位關系。

　　3.復數表示法

　　LCR測試儀使用復數表示法來描述阻抗。阻抗Z可以用復數Z=R+jX表示，其中R是電阻部分，X是電抗部分，j是虛數單位。電感引起的電抗是正的，而電容引起的電抗是負的。

　　二、LCR測試儀阻抗測量操作步驟

　　1.連接被測元件

　　將LCR測試儀的測試夾具或探頭分別連接到被測元件的兩端。確保連接牢固，以避免測試誤差。

　　2.設置測試頻率

　　根據被測元件的特性，設置合適的測試頻率。一般來說，低頻用于電感測量，高頻用于電容測量。

　　3.選擇測試模式

　　LCR測試儀通常有多種測試模式，如串聯模式和并聯模式。根據被測元件的電路連接方式選擇合適的測試模式。

　　4.調整激勵信號

　　調整激勵信號的幅度，使其適應被測元件的阻抗范圍。過小的信號可能導致測量不準確，而過大的信號可能損壞被測元件。

　　5.開始測量

　　按下LCR測試儀上的開始測量按鈕，儀器將自動進行阻抗測量。在測量過程中，觀察儀器顯示的阻抗數值、相位差等參數。

　　6.記錄和分析數據

　　完成測量后，記錄測得的阻抗數值，并進行必要的數據分析。比較測量結果與預期值，檢查電路中可能存在的問題。

　　LCR測試儀是一種強大的工具，可用于準確測量電路中各種元件的阻抗。通過了解阻抗測量的基本原理和操作步驟，工程師和技術人員可以更好地利用LCR測試儀進行電路分析和故障診斷，提高電子產品的設計和制造質量，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
