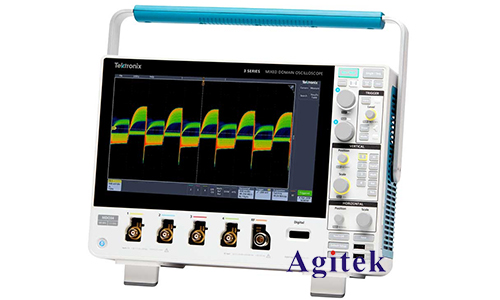

泰克MDO32示波器是一種高性能的測試儀器，廣泛應用于電子工程師和技術人員的工作中。在電路設計和故障排除過程中，測量晶振波形是一項非常重要的任務。本文將介紹如何使用泰克MDO32示波器來準確測量晶振波形，并提供一些實用的技巧和建議。

　　一、了解晶振波形的特點

　　在測量晶振波形之前，我們首先需要了解晶振波形的特點。晶振波形通常呈現出一種穩定的正弦波形，頻率和幅度都非常穩定。正常情況下，晶振波形的頻率應該與其標稱頻率非常接近，而振幅應該在一定范圍內保持穩定。如果出現頻率偏移或振幅異常的情況，可能意味著晶振器件存在問題。

　　二、設置示波器參數

　　在開始測量之前，我們需要正確設置泰克MDO32示波器的參數。首先，選擇合適的輸入通道，并將示波器探頭連接到晶振器件的輸出引腳上。然后，選擇合適的時間和電壓刻度，以便在示波器屏幕上觀察到清晰的波形。此外，還可以根據需要調整觸發模式和觸發電平，以確保波形的穩定顯示。

　　三、觀察并分析波形

　　一旦示波器參數設置完成，我們可以開始觀察晶振波形了。注意，由于晶振波形頻率較高，示波器的帶寬限制可能會影響波形的準確性。因此，在選擇示波器時，應注意其帶寬要能夠滿足晶振波形的要求。

　　在觀察波形時，我們可以通過以下幾個方面來判斷晶振器件的工作狀態：

　　1.頻率穩定性：觀察波形的周期，并與晶振器件的標稱頻率進行比較。如果兩者相差較大，則可能存在頻率偏移的問題。

　　2.振幅穩定性：觀察波形的振幅，并與晶振器件的額定振幅進行比較。如果振幅明顯偏離額定值，可能存在振幅異常的情況。

　　3.波形形狀：觀察波形的整體形狀，應該呈現出穩定的正弦波形。如果波形存在明顯的變形或失真，可能意味著晶振器件存在問題。

　　四、測量誤差和校準

　　在測量晶振波形時，我們需要注意測量誤差的可能性，并及時進行校準。示波器的精度、探頭的質量以及環境因素等因素都可能對測量結果產生影響。因此，建議定期對示波器進行校準，并在測量過程中注意消除干擾因素。

　　五、實用技巧和建議

　　除了上述基本步驟外，以下是一些實用的技巧和建議，可以幫助您更好地測量晶振波形：

　　1.使用高質量的示波器探頭，以確保信號的準確傳輸和測量。

　　2.在測量前，檢查晶振器件是否正確連接和工作正常。

　　3.盡量避免干擾源，例如電源噪聲和其他高頻信號源，以免對測量結果產生干擾。

　　4.如果發現波形不穩定或異常，可以嘗試更換晶振器件或調整電路參數，以排除故障原因。

　　泰克MDO32示波器是一種強大的工具，可用于測量晶振波形。通過正確設置示波器參數、觀察和分析波形，我們可以準確判斷晶振器件的工作狀態。同時，注意測量誤差和校準，以及應用實用技巧和建議，可以提高測量的準確性和可靠性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
