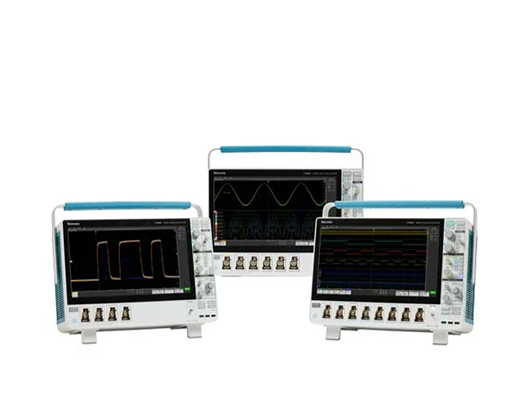

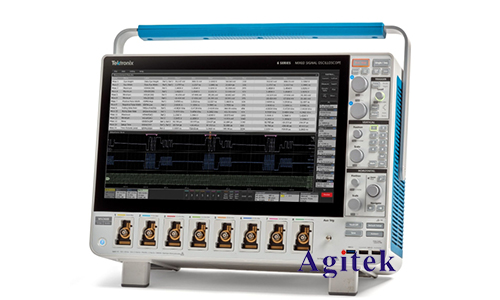

泰克混合信號示波器（MSO）是一種功能強大的測量儀器，用于分析模擬和數字信號。其集成了示波器和邏輯分析儀的功能，使其成為電子設計、調試和故障排除的理想工具。本文將提供泰克混合信號示波器的使用指南，涵蓋其主要功能、操作步驟和常見應用。

　　主要功能

　　泰克混合信號示波器具有以下主要功能：

　　模擬通道：用于測量模擬信號，如電壓、電流和功率。

　　數字通道：用于測量數字信號，如邏輯電平和時序。

　　觸發系統：用于捕獲特定事件或信號模式。

　　時基系統：用于設置采樣率和時間分辨率。

　　測量功能：用于測量信號的幅度、頻率、相位和時延等參數。

　　數據記錄和回放：用于捕獲和存儲信號數據，以便進行后續分析。

　　操作步驟

　　使用泰克混合信號示波器的一般操作步驟如下：

　　1.連接信號：將要測量的信號連接到示波器的模擬和數字通道。

　　2.設置觸發條件：選擇觸發源和觸發電平，以捕獲特定的事件或信號模式。

　　3.設置時基：設置采樣率和時間分辨率，以優化信號的顯示和測量。

　　4.測量信號：使用示波器的測量功能，測量信號的幅度、頻率、相位和時延等參數。

　　5.記錄和回放數據：捕獲和存儲信號數據，以便進行后續分析。

　　常見應用

　　泰克混合信號示波器廣泛應用于以下領域：

　　電子設計：驗證電路設計，調試原型并優化性能。

　　故障排除：診斷和解決電路和系統中的故障。

　　信號分析：分析模擬和數字信號的特性，如幅度、頻率和時序。

　　數據記錄：捕獲和存儲信號數據，以便進行長期監控或離線分析。

　　教育和培訓：用于示范電子原理，并為學生提供動手實踐經驗。

　　高級功能

　　除了基本功能外，泰克混合信號示波器還提供以下高級功能：

　　串行協議分析：解碼和分析常見的串行通信協議，如I2C、SPI和CAN。

　　頻譜分析：將信號轉換為頻域，以分析其頻譜特性。

　　矢量網絡分析：測量電路或系統的傳輸和反射特性。

　　波形發生器：生成自定義波形，用于刺激電路或系統。

　　泰克混合信號示波器是一種功能強大的測量儀器，用于分析模擬和數字信號。其集成了示波器和邏輯分析儀的功能，使其成為電子設計、調試和故障排除的理想工具。通過理解其主要功能、操作步驟和常見應用，用戶可以充分利用泰克混合信號示波器的強大功能，以提高其電子設計和故障排除能力，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
