紋波是電子電路中常見的一種干擾信號，它會影響信號的質量，甚至導致電路故障。因此，測試紋波是電子電路設計和調試的重要步驟。泰克MDO3014混合域示波器是一款功能強大的測試儀器，它可以同時顯示時域和頻域信號，方便工程師快速準確地分析紋波。

　　一、泰克MDO3014混合域示波器介紹

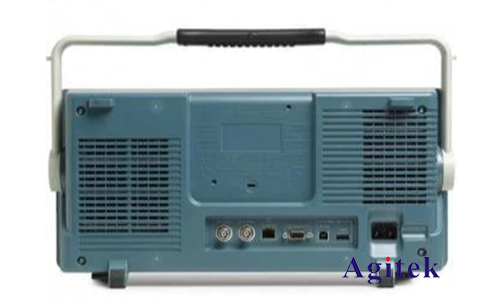

　　泰克MDO3014混合域示波器是一款4通道示波器，帶寬最高可達1 GHz。它具有以下特點：

　　混合域顯示：同時顯示時域和頻域信號，方便工程師快速分析紋波。

　　高采樣率：最高采樣率可達5 GS/s，可以捕捉到更細微的紋波信號。

　　深度存儲：最大存儲深度可達100 Mpts，可以記錄更長時間的信號。

　　多種觸發模式：支持多種觸發模式，方便工程師捕捉不同類型的紋波信號。

　　二、測試紋波的方法

　　使用泰克MDO3014混合域示波器測試紋波，可以按照以下步驟進行：

　　1.連接示波器：將示波器的探頭連接到被測電路的電源線上。

　　2.設置示波器：設置示波器的帶寬、采樣率、存儲深度和觸發模式。

　　3.觀察時域信號：觀察示波器顯示的時域信號，查看是否有明顯的紋波。

　　4.觀察頻域信號：將示波器切換到頻域顯示模式，觀察頻域信號，查看紋波的頻率和幅度。

　　5.分析紋波：根據時域和頻域信號，分析紋波的來源和影響。

　　三、案例分析

　　以下是一個使用泰克MDO3014混合域示波器測試紋波的案例：

　　被測電路：一個開關電源

　　測試目的：測量開關電源輸出電壓的紋波

　　測試步驟：

　　將示波器的探頭連接到開關電源的輸出線上。

　　設置示波器的帶寬為20 MHz，采樣率為100 MS/s，存儲深度為10 Mpts，觸發模式為上升沿觸發。

　　觀察示波器顯示的時域信號，可以看到明顯的紋波。

　　將示波器切換到頻域顯示模式，可以看到紋波的頻率主要集中在100 kHz附近，幅度約為10 mV。

　　分析紋波：根據時域和頻域信號，可以判斷紋波的來源是開關電源的開關頻率。

　　泰克MDO3014混合域示波器是一款功能強大的測試儀器，它可以方便工程師快速準確地分析紋波。通過使用泰克MDO3014混合域示波器，工程師可以更好地理解電路的特性，并進行優化設計，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
