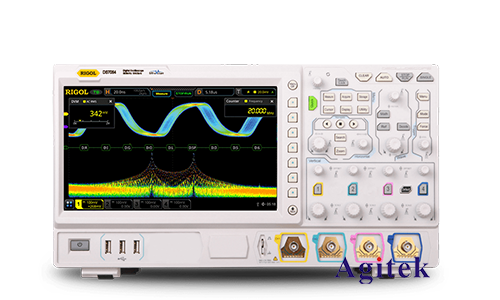

普源示波器是一種功能強大的電子測量儀器，可以測量各種電信號，包括電壓、電流、頻率和時間等。本文將詳細介紹如何使用普源示波器測量電壓，包括連接方式、參數設置、波形觀察和測量結果記錄等步驟。

　　1.連接方式

　　首先，將被測電壓信號連接到示波器的輸入通道。普源示波器通常有兩個或四個輸入通道，每個通道都有一個BNC連接器。將被測信號的正極連接到示波器的輸入通道，負極連接到示波器的接地端子。

　　2.參數設置

　　連接完成后，需要設置示波器的參數，包括：

　　時間基準:設置示波器的時間基準，即每格代表的時間長度。時間基準的選擇取決于被測信號的頻率。對于低頻信號，可以選擇較大的時間基準，例如10ms/格；對于高頻信號，可以選擇較小的時間基準，例如1us/格。

　　電壓范圍:設置示波器的電壓范圍，即每格代表的電壓值。電壓范圍的選擇取決于被測信號的幅值。對于幅值較小的信號，可以選擇較小的電壓范圍，例如1V/格；對于幅值較大的信號，可以選擇較大的電壓范圍，例如10V/格。

　　觸發方式:設置示波器的觸發方式，即如何啟動波形的顯示。常用的觸發方式包括上升沿觸發、下降沿觸發和電平觸發等。

　　3.波形觀察

　　設置完成后，即可觀察被測信號的波形。示波器屏幕上會顯示被測信號的電壓隨時間變化的曲線。通過觀察波形，可以了解被測信號的幅值、頻率、波形形狀等信息。

　　4.測量結果記錄

　　觀察完波形后，可以記錄測量結果。示波器可以顯示被測信號的峰值、峰峰值、平均值、有效值等參數。這些參數可以幫助我們更準確地分析被測信號的特性。

　　5.案例分析

　　以下是一個使用普源示波器測量交流電的案例：

　　被測信號：交流電220V

　　時間基準：10ms/格

　　電壓范圍：100V/格

　　觸發方式：上升沿觸發

　　連接完成后，觀察示波器屏幕，可以看到一個正弦波形的波形。波形的峰值約為310V，峰峰值約為620V，頻率約為50Hz。

　　6.注意事項

　　使用普源示波器測量電壓時，需要注意以下事項：

　　選擇合適的探頭。探頭是連接被測信號和示波器之間的重要工具。不同的探頭有不同的衰減比，需要根據被測信號的幅值選擇合適的探頭。

　　注意接地。示波器的接地端子必須連接到可靠的接地，以確保測量結果的準確性。

　　注意安全。在測量高壓信號時，要特別注意安全，避免觸電危險。

　　普源示波器是一種功能強大的電子測量儀器，可以準確地測量各種電信號的電壓。本文介紹了如何使用普源示波器測量電壓，包括連接方式、參數設置、波形觀察和測量結果記錄等步驟。希望本文能夠幫助您更好地使用普源示波器，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
