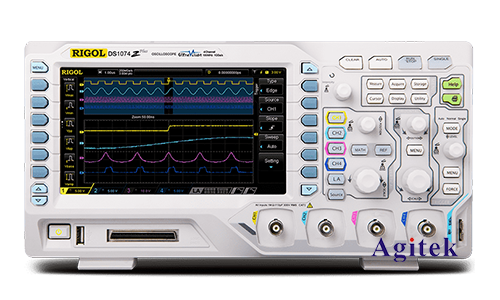

作為電子愛好者或?qū)I(yè)工程師，你可能對于如何使用普源DS1054Z示波器來測試電路中的紋波感到困惑。紋波是指電源或信號中的周期性波動，可能對電路的性能產生影響。但是，別擔心！在這篇文章中，我們將向您展示一種簡便的方法，以便您能夠輕松而有效地使用DS1054Z示波器來進行紋波測試。

　　首先，讓我們確保您已經將DS1054Z示波器正確連接到您要測試的電路上。您可以使用示波器的探頭，將它連接到您希望測量紋波的電源輸出或信號線上。確保探頭的地線夾具（黑色夾具）與電路的地線連接良好，而探頭夾具（紅色夾具）連接到您要測量的電源或信號。

　　接下來，打開您的DS1054Z示波器，并確保已正確設置垂直和水平尺度以及觸發參數。在測量紋波時，您通常會選擇交流（AC）耦合模式，因?yàn)檫@可以使示波器屏蔽直流（DC）偏移，只顯示交流信號，也就是我們所關心的紋波。

　　現在，讓我們進入正題：如何使用DS1054Z示波器來測試紋波？

　　1.選擇適當?shù)臅r(shí)間尺度：在示波器的水平設置中，選擇適當?shù)臅r(shí)間尺度，以便您可以清晰地觀察到紋波的周期性波動。通常，開始時選擇一個較寬的時間尺度，然后根據需要逐漸縮小尺度，以便更詳細地查看波形。

　　2.調整垂直尺度：確保您選擇的垂直尺度使得波形能夠充滿示波器屏幕的大部分區域，但又不至于過度放大而使波形超出屏幕范圍。這將有助于您清晰地觀察紋波的振幅變化。

　　3.觀察波形：現在，您應該能夠在示波器屏幕上清楚地看到電源或信號的波形。仔細觀察波形的起伏，尋找任何明顯的周期性波動，這些就是紋波的體現。

　　4.測量紋波幅度：您可以使用示波器的測量功能來準確地測量紋波的振幅。通常，您可以選擇示波器的峰-峰值（Peak-to-Peak）測量功能，以便快速而準確地獲取紋波的振幅數值。

　　5.分析結果：根據您的測量結果，評估紋波的振幅是否處于可接受的范圍內。根據電路的要求和應用場景，您可能需要進一步調整電源或信號鏈路，以減小紋波的影響。

　　6.記錄數據：最后，不要忘記記錄您的測量數據和分析結果。這將有助于您日后對電路性能的跟蹤和改進。

　　通過以上簡單的步驟，您可以輕松地使用普源DS1054Z示波器來測試電路中的紋波，從而確保電路的穩定性和性能。祝您在電子實驗和工程項目中取得成功，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
