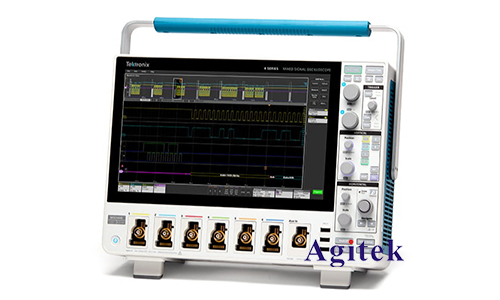

在現代電子測量領域，泰克（Tektronix）示波器以其高精度、可靠性和豐富功能廣受歡迎。對于工程師而言，如何有效地利用泰克示波器進行測量是一個關鍵技能。本文將通過一個具體的實例，詳細介紹如何使用泰克示波器測量A點和B點的信號，希望能為您提供實用的指導。

　　準備工作

　　在開始測量之前，確保您已經完成以下準備工作：

　　1.設備檢查：確認您的泰克示波器處于良好工作狀態，并且所有探頭和連接線完好無損。

　　2.電源檢查：確保測量電路和示波器的電源已正確連接并且穩定。

　　3.環境檢查：保證測量環境干凈整潔，避免雜亂的電磁環境干擾測量結果。

　　連接與設置

　　1.探頭連接

　　首先，將示波器的探頭正確連接到A點和B點。以下是詳細步驟：

　　-探頭選擇：根據測量信號的頻率和幅度，選擇合適的探頭。如果測量高頻信號，建議使用低電容探頭。

　　-探頭校準：在進行測量前，務必進行探頭校準，以確保精確的測量結果。泰克示波器一般提供專門的探頭校準端口，按示波器說明書的步驟進行校準。

　　-連接探頭：將探頭的接地夾連接到測量電路的地，然后將探頭尖端分別連接到A點和B點。確保連接穩定，以避免信號干擾。

　　2.示波器設置

　　在連接好探頭后，需要對示波器進行適當?shù)脑O(shè)置：

　　-通道設置：將示波器的通道1和通道2分別設置為A點和B點的輸入。調整垂直縮放（V/div）以適應信號幅度，使信號在屏幕上清晰可見。

　　-時基設置：根據信號的頻率設置時基（Timebase），例如，對于較低頻率的信號，可以設置較長的時間基（如1ms/div）；對于高頻信號，設置較短的時間基（如1μs/div）。

　　-觸發設置：觸發模式對測量結果的穩定性影響很大。建議設置為邊沿觸發，并選擇合適的觸發電平，使示波器能穩定地顯示信號波形。

　　測量與分析

　　1.信號捕獲

　　在完成上述設置后，您可以開始捕獲A點和B點的信號：

　　-捕獲模式：選擇適當?shù)牟东@模式，如正常模式（Normal）、單次模式（Single）等。對于動態信號，可以使用連續捕獲模式；對于單次事件，可以使用單次捕獲模式。

　　-觀測信號：調整垂直和水平縮放，使A點和B點的信號波形在屏幕上清晰可見。觀察波形的形狀、頻率、幅度等特性。

　　2.測量工具

　　泰克示波器提供多種測量工具，可以幫助您對信號進行詳細分析：

　　-自動測量功能：使用示波器的自動測量功能，可以快速獲得信號的幅度、頻率、上升時間、下降時間、占空比等參數。

　　-光標測量：利用光標進行手動測量，可以精確測量信號的時間差、幅度差等。例如，可以測量A點和B點信號的相位差。

　　-數學運算：通過示波器的數學運算功能，可以對A點和B點的信號進行加減、FFT變換等操作，以獲得更多信息。

　　結果記錄與分析

　　在完成測量后，將測量結果記錄下來，并進行分析：

　　-數據保存：使用示波器的數據保存功能，將波形和測量結果保存到U盤或計算機中，便于后續分析和報告編寫。

　　-結果分析：根據測量結果，分析A點和B點信號的特性。比較兩個點的信號差異，判斷電路的工作狀態是否正常。

　　-故障排查：如果發現異常信號，通過分析A點和B點信號的差異，排查可能的故障點。結合電路圖和實際測量結果，確定問題所在。

　　通過本文的介紹，相信您已經掌握了如何使用泰克示波器測量A點和B點信號的基本方法和技巧。作為一名專業工程師，熟練使用示波器進行測量和分析，是保證電路設計和調試成功的關鍵，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
