在高速數字電路設計中，時鐘信號的穩定性至關重要。時鐘抖動是指時鐘信號的邊緣相對于理想時鐘信號的偏差，它會導致數據傳輸錯誤、電路工作不穩定等問題。因此，對時鐘抖動進行精確測量和分析，并采取措施將其控制在合理范圍內，是保證電路可靠性的重要環節。

　　1.安捷倫示波器時鐘抖動測試功能介紹

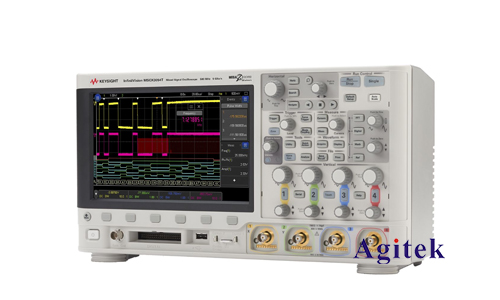

　　安捷倫示波器作為業界領先的測試儀器，提供了強大的時鐘抖動測試功能，能夠幫助工程師準確測量和分析抖動，進而優化電路設計。其主要功能包括：

　　抖動測量模式:安捷倫示波器提供多種抖動測量模式，包括周期抖動(Jitter)、隨機抖動(Random Jitter)、確定性抖動(Deterministic Jitter)等。

　　抖動分析工具:安捷倫示波器配備了專業的抖動分析工具，可以對測量結果進行深入分析，包括抖動源識別、抖動分布分析等。

　　抖動標準測試:安捷倫示波器支持多種抖動標準測試，如IEEE 1588、SONET/SDH等，方便工程師進行標準化測試和分析。

　　自動化測試功能:安捷倫示波器支持自動化測試功能，可以進行大批量測試和分析，提高測試效率。

　　2.安捷倫示波器時鐘抖動測試方法

　　安捷倫示波器時鐘抖動測試方法主要分為以下幾個步驟：

　　信號采集:使用示波器采集待測信號，并確保信號質量和采樣精度。

　　參數設置:根據測試需求，設置示波器參數，如觸發模式、測量模式、抖動分析方法等。

　　抖動測量:使用示波器的抖動測量功能，對信號進行抖動測量。

　　抖動分析:利用示波器的抖動分析工具，對測量結果進行分析，包括抖動源識別、抖動分布分析等。

　　測試報告:根據分析結果，生成測試報告，記錄測試結果和分析結論。

　　3.安捷倫示波器時鐘抖動測試應用案例

　　案例一：高速串行數據傳輸系統時鐘抖動測試

　　在高速串行數據傳輸系統中，時鐘抖動會直接影響數據傳輸?shù)目煽啃浴＠冒步輦愂静ㄆ?，可以?duì)系統時鐘進行抖動測試，識別抖動源，并采取措施優化系統設計，提升數據傳輸?shù)目煽啃浴?/span>

　　案例二：FPGA時鐘抖動測試

　　在FPGA設計中，時鐘抖動會影響邏輯電路的穩定性和可靠性。利用安捷倫示波器，可以對FPGA內部時鐘進行抖動測試，分析抖動源，并優化FPGA配置，提高電路的穩定性和可靠性。

　　安捷倫示波器提供了強大的時鐘抖動測試功能，能夠幫助工程師準確測量和分析抖動，進而優化電路設計。本文介紹了安捷倫示波器的時鐘抖動測試功能、測試方法和應用案例，為工程師進行時鐘抖動測試提供參考。在實際應用中，工程師需要根據具體需求選擇合適的測試方法和分析工具，以確保測試結果的準確性和可靠性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
