紋波是指在直流信號上疊加的交流信號，通常表現為周期性的電壓或電流波動。紋波的存在會導致電子設備性能下降，甚至出現故障。在電源設計、信號處理、電路測試等領域，測量和分析紋波信號至關重要。

　　一、MSOX6004A示波器的特點

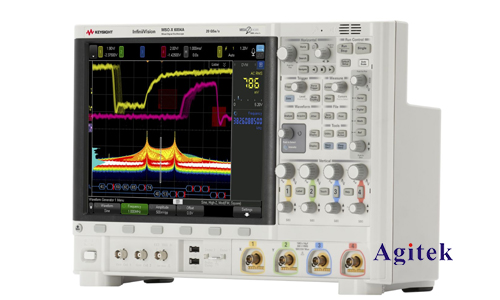

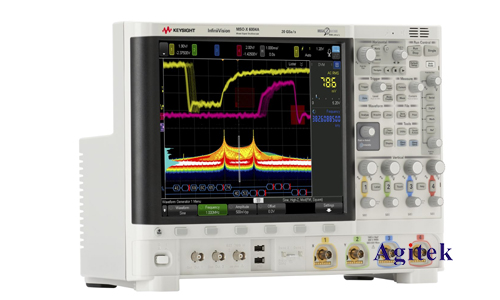

　　是德科技MSOX6004A示波器是一款功能強大的數字示波器，具備以下特點：

　　高帶寬:4 GHz帶寬，適用于高速信號測量。

　　高采樣率:20 GSa/s實時采樣率，可以捕捉到快速變化的信號細節。

　　混合信號分析:同時提供模擬和數字信號測量功能，方便分析復雜電路。

　　豐富的測量功能:支持多種測量參數，包括紋波、頻率、占空比、電壓、電流等。

　　強大的軟件功能:提供多種分析工具，方便用戶對測量數據進行深入分析。

　　二、使用MSOX6004A測試紋波的方法

　　3.1測試原理

　　測試紋波的原理是通過示波器測量信號的峰峰值電壓或電流，并計算其紋波率。紋波率是指紋波電壓或電流的峰峰值與直流電壓或電流的比值，通常用百分比表示。

　　3.2連接測試設備

　　將被測信號連接到示波器的通道輸入端，并設置相應的輸入范圍和耦合模式。

　　3.3設置示波器參數

　　時間刻度:選擇適當?shù)臅r間刻度，以確保紋波信號能夠清晰地顯示在屏幕上。

　　觸發方式:選擇合適的觸發方式，例如邊緣觸發，確保示波器能夠穩定地捕捉到紋波信號。

　　垂直刻度:設置合適的垂直刻度，以確保紋波信號的幅度能夠準確地顯示出來。

　　測量功能:選擇“紋波”測量功能，并設置測量參數，例如紋波電壓或電流的峰峰值。

　　3.4測量結果分析

　　示波器會顯示紋波信號的波形和測量結果。根據測量結果，可以分析紋波的頻率、幅度、占空比等特征，并判斷紋波是否符合設計要求。

　　三、紋波測試的典型應用

　　紋波測試廣泛應用于以下領域：

　　電源設計:測量電源輸出的紋波，評估電源的穩定性和性能。

　　信號處理:測量信號中的紋波，評估信號質量和信噪比。

　　電路測試:測量電路中產生的紋波，查找故障并優化電路性能。

　　電子設備測試:測量電子設備內部的紋波，評估設備的可靠性和安全性。

　　四、紋波測試的注意事項

　　選擇合適的測量范圍:確保示波器的測量范圍能夠覆蓋紋波信號的幅度。

　　避免干擾:避免外部干擾信號的影響，確保測量的準確性。

　　校準示波器:定期校準示波器，確保測量的準確度。

　　使用合適的探頭:選擇合適的示波器探頭，避免探頭自身對信號的影響。

　　五、紋波測試的優化技巧

　　使用低噪聲探頭:使用低噪聲探頭可以減少測量中的噪聲影響，提高測量精度。

　　選擇合適的觸發方式:使用合適的觸發方式可以穩定地捕捉到紋波信號，提高測量效率。

　　使用平均功能:使用平均功能可以降低噪聲的影響，提高紋波測量結果的可靠性。

　　使用頻譜分析功能:使用頻譜分析功能可以分析紋波信號的頻率成分，判斷紋波的來源和性質。

　　本文詳細介紹了使用是德科技MSOX6004A示波器測試紋波的方法，包括測試原理、測量方法、典型應用、注意事項和優化技巧等方面。通過本文，讀者可以掌握使用MSOX6004A示波器進行紋波測試的技巧，并提升其測量精度和效率，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
