普源MHO5106示波器怎么測電源紋波

發布日期:2024-09-09 16:00:41         瀏覽數:

  電源紋波是電源供電過程中出現的交流成分,它會影響電路的穩定性和性能,因此需要進行測量和分析。普源MHO5106示波器是一款性能優良的示波器,可以用來精確測量電源紋波。本文將詳細介紹如何使用普源MHO5106示波器測量電源紋波,并結合具體案例進行說明。

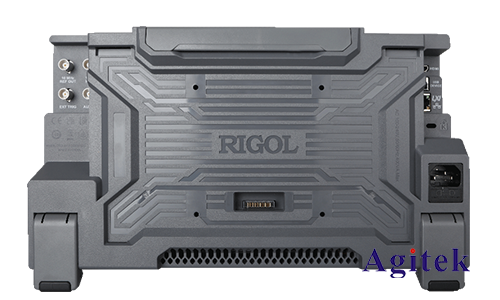

普源MHO5106示波器怎么測電源紋波(圖1)

  一、準備工作

  1.示波器設置:

  -將示波器接入電源,并打開電源開關。

  -將示波器的探頭連接到電源的輸出端。

  -設置示波器的耦合模式為“交流耦合”(AC Coupling),這可以有效濾除直流成分,只顯示交流成分。

  -調整示波器的時間刻度和電壓量程,以確保紋波信號可以清晰地顯示在屏幕上。

  2.測試負載:

  -選擇合適的負載,以模擬實際應用中的負載情況。負載的阻值應與待測電源的輸出電流相匹配。

  -將負載連接到電源的輸出端。

  二、測量方法

  1.直接測量:

  -將示波器的探頭連接到電源的輸出端,直接觀察示波器屏幕上的信號波形。

  -通過示波器的測量功能,可以讀取紋波的峰峰值(Vp-p)、頻率和幅值等參數。

  2.使用示波器的數學功能:

  -如果需要更精確地測量紋波,可以利用示波器的數學功能。例如,可以使用“FFT”功能對信號進行傅里葉變換,可以分析紋波信號的頻率成分,識別出不同頻率的紋波源。

  -使用“差分測量”功能可以測量兩個信號之間的差值,可以用來測量電源的紋波抑制比。

  三、測量結果分析

  1.紋波峰峰值:

  -通常以Vp-p表示,代表紋波信號的峰值和谷值之間的電壓差。

  -測量結果應與電源規格書中指定的紋波指標進行比較。

  2.紋波頻率:

  -測量結果可以反映電源紋波的頻率特征。

  -常見頻率包括:

  -50Hz/60Hz:電源頻率引起的紋波。

  -開關頻率:電源開關頻率引起的紋波。

  -其他頻率:可能存在其他頻率的紋波,需要根據具體情況進行分析。

  3.紋波幅值:

  -測量結果反映了紋波信號的幅度大小。

  -應根據電源規格書和應用場景的要求進行評估。

  四、實例分析

  案例:測量一個電源的紋波。

  步驟:

  1.將示波器探頭連接到電源輸出端。

  2.將負載連接到電源輸出端。

  3.設置示波器的耦合模式為AC耦合,并調整時間刻度和電壓量程。

  4.觀察示波器屏幕上的信號波形,并記錄紋波的峰峰值、頻率和幅值。

  5.使用示波器的FFT功能對信號進行傅里葉變換,分析紋波信號的頻率成分。

  6.分析測量結果,并根據電源規格書和應用場景進行評估。

  結果:

  通過以上步驟,可以測量出電源的紋波指標,并根據測量結果進行分析和評估,進而可以判斷電源是否滿足應用需求。

  五、注意事項

  1.使用示波器測量電源紋波時,應注意安全,避免觸電。

  2.選擇合適的探頭和測試方法,以確保測量結果的準確性。

  3.了解電源的規格書,并與測量結果進行比較,評估電源是否符合要求。

普源MHO5106示波器怎么測電源紋波(圖2)

  普源MHO5106示波器是一款功能強大且易于使用的示波器,它可以用來精確測量電源紋波。本文詳細介紹了使用普源MHO5106示波器測量電源紋波的方法和注意事項,并通過實例分析,闡述了測量結果的分析方法,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
