普源MHO5106示波器測電壓原理

發布日期:2024-09-19 17:13:31         瀏覽數:

  普源MHO5106示波器是一款功能強大的數字示波器,其應用廣泛,涵蓋了電子電路設計、維修、教學等多個領域。本文將深入探討MHO5106示波器測電壓的工作原理,幫助讀者理解其測量機制,并掌握正確使用示波器進行電壓測量的方法。

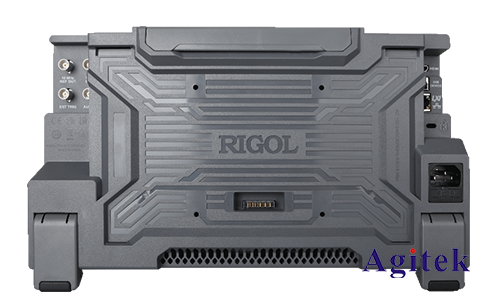

普源MHO5106示波器測電壓原理(圖1)

  一、示波器工作原理概述

  示波器是一種用于觀察和測量隨時間變化的電子信號的儀器。其核心工作原理是將輸入信號轉換成電壓信號,并將其顯示在屏幕上。MHO5106示波器采用數字信號處理技術,將模擬信號數字化后進行處理和顯示。

  二、MHO5106示波器測電壓原理

  MHO5106示波器測電壓主要依賴于以下幾個關鍵部件:

  探頭:探頭是示波器與被測電路連接的橋梁。它將被測電路的電壓信號轉換為示波器可識別的電壓信號。探頭通常采用高輸入阻抗設計,以盡量減少對被測電路的影響。

  采樣器:采樣器負責將輸入信號進行數字化,將模擬信號轉換成數字信號。采樣器的工作原理是通過高速A/D轉換器將連續的模擬信號轉換成離散的數字信號。

  存儲器:存儲器用于存儲采樣器獲得的數字信號數據。

  顯示器:顯示器負責將存儲器中的數字信號數據轉換成可視化的波形,以便用戶觀察和分析。

  三、測電壓過程及參數設置

  使用MHO5106示波器測量電壓時,需要進行以下步驟:

  1.連接探頭:選擇合適的探頭,將其連接到被測電路的測試點,并確保探頭連接牢固。

  2.選擇通道:確定使用哪個通道進行測量,并將探頭連接到相應的通道輸入端。

  3.設置量程:根據被測電壓的大小選擇合適的量程。量程過小會導致信號失真,量程過大則會降低測量精度。

  4.設置耦合方式:選擇合適的耦合方式。通常情況下,對于直流信號,選擇直流耦合;對于交流信號,選擇交流耦合。

  5.設置時間刻度:選擇合適的時間刻度,以確保波形顯示完整且清晰。

  6.設置電壓刻度:選擇合適的電壓刻度,以便清晰地顯示波形細節。

  7.觸發設置:根據需要進行觸發設置,例如選擇觸發源、觸發電平、觸發邊沿等。

  8.觀察波形:觀察顯示器上的波形,并根據需要進行測量和分析。

  四、測量誤差及影響因素

  示波器測電壓存在一定的誤差,主要影響因素包括:

  探頭誤差:探頭本身存在一定的誤差,這會影響測量的準確性。

  采樣誤差:采樣器無法完全精確地將模擬信號轉換為數字信號,這也會導致誤差。

  量程誤差:示波器的量程范圍并非完全準確,也會帶來一定的誤差。

  噪聲干擾:電路中的噪聲干擾也會影響測量結果。

  五、注意事項

  確保探頭與被測電路連接牢固,避免接觸不良導致信號丟失。

  選擇合適的量程、時間刻度和電壓刻度,以獲得**測量結果。

  注意安全操作,避免觸碰高壓電路,防止觸電。

普源MHO5106示波器測電壓原理(圖2)

  普源MHO5106示波器測電壓原理基于模擬信號數字化、存儲、處理和顯示等技術。通過正確使用示波器進行電壓測量,可以有效地觀察和分析電子信號,為電路設計、維修、教學等工作提供重要參考,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
