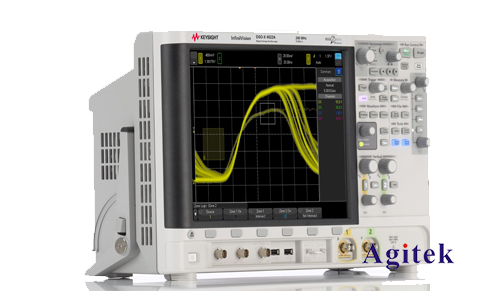

在使用示波器進行信號測量時，準確地顯示信號波形至關重要。然而，由于各種因素的影響，例如探頭的特性、信號源自身的偏移以及示波器自身的內在誤差，所觀察到的波形可能會出現直流偏置(DC Offset)。直流偏置是指信號波形相對于零電平的垂直偏移。過大的直流偏置會影響波形的觀察和測量，例如難以精確測量信號的峰峰值、幅度以及其他參數。因此，正確調整示波器的直流偏置至關重要，尤其是在進行精密測量時。是德科技DSOX4022A作為一款高性能數字示波器，提供了方便的直流偏置調整功能。

　　直流偏置的概念及影響

　　直流偏置是指信號波形中疊加的直流分量，它會使整個波形沿垂直方向向上或向下移動。直流偏置的存在會影響波形的觀察和測量，具體表現為：

　　測量誤差:直流偏置會影響對信號峰值、谷值、幅度等參數的測量，導致測量結果不準確。

　　波形失真:過大的直流偏置可能會導致波形超出顯示范圍，造成波形顯示不完整或失真。

　　觸發困難:在某些觸發模式下，過大的直流偏置可能會導致觸發困難，無法穩定地捕獲信號波形。

　　因此，了解直流偏置的概念并掌握其調整方法對于提高測量精度至關重要。

　　DSOX4022A示波器直流偏置調整方法

　　DSOX4022A示波器提供了多種方法調整直流偏置，主要通過以下途徑實現：

　　垂直位置調整旋鈕:這是最直接的調整方法。在示波器面板上，通常有一個垂直位置調整旋鈕，可以通過旋轉該旋鈕來調整波形的垂直位置，從而消除或減小直流偏置。旋轉旋鈕時，需仔細觀察波形變化，直至波形中心位于屏幕垂直中心。

　　菜單設置:DSOX4022A示波器也允許通過菜單設置進行更精細的直流偏置調整。進入示波器的菜單系統，找到相關的垂直設置選項，通常包括“垂直偏移”、“垂直位置”等參數，可以通過調整這些參數來精確控制波形的垂直位置。不同版本的固件可能略有差異，請參考示波器的用戶手冊進行詳細操作。

　　探頭補償:探頭本身也可能引入直流偏置。因此，在進行精確測量之前，需要對探頭進行補償。DSOX4022A示波器通常具有探頭補償功能，可以通過連接校準信號源并按照示波器提示進行校準操作，以消除探頭引入的直流偏置。

　　常見問題及解決方法

　　在調整DSOX4022A示波器直流偏置的過程中，可能會遇到一些常見問題：

　　波形超出顯示范圍:這通常是因為直流偏置過大導致的。需要降低直流偏置，或調整垂直刻度，以使波形完全顯示在屏幕上。

　　調整后波形仍然偏離中心:這可能是由于探頭補償不完善或信號源本身存在直流偏移造成的。需要檢查探頭連接是否良好，并重新進行探頭補償。如果問題依然存在，則需檢查信號源的直流偏移。

　　調整后波形不穩定:這可能是由于信號源不穩定或環境干擾造成的。需要檢查信號源的穩定性，并采取必要的抗干擾措施。

　　實際案例分析

　　假設我們正在測量一個方波信號，但觀察到的波形明顯偏離垂直中心，呈現明顯的向上偏移。我們可以首先通過垂直位置調整旋鈕或菜單設置將波形調整至垂直中心。如果調整后仍然存在輕微偏移，則可以考慮進行探頭補償，以消除探頭引入的直流偏置。如果問題依然存在，則需要檢查信號源，確認其是否本身存在直流偏移。

　　正確調整DSOX4022A示波器的直流偏置對于獲得準確的測量結果至關重要。本文詳細介紹了DSOX4022A示波器直流偏置調整的方法、步驟以及常見問題和解決方法，旨在幫助用戶更好地理解和應用示波器的相關功能，提高測量精度和效率，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
