泰克信號發生器的通道間隔離度

發布日期:2024-11-12 15:56:09         瀏覽數:

  在現代電子系統設計中,多通道信號發生器扮演著至關重要的角色。它們廣泛應用于測試、測量、仿真和驗證等環節。泰克公司作為信號發生器領域的領導者,其產品以卓越的性能和可靠性而著稱。然而,對于多通道信號發生器而言,通道間隔離度是一個不容忽視的關鍵指標。它直接關系到信號的完整性、測量精度以及系統的整體性能。較低的通道間隔離度會導致通道間串擾,從而影響測試結果的準確性和可靠性。因此,深入理解泰克信號發生器通道間隔離度的特性及其影響因素至關重要。

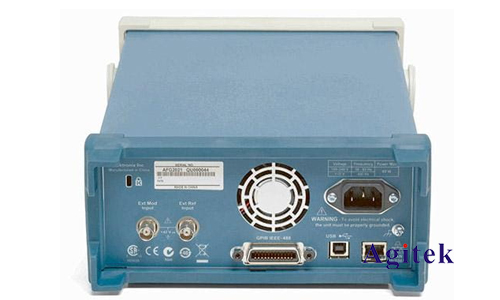

泰克信號發生器的通道間隔離度(圖1)

  通道間隔離度的定義與測量:

  通道間隔離度,也稱為通道間串擾,是指一個通道的輸出信號對另一個通道的影響程度。它通常以分貝(dB)表示,數值越高表示隔離度越好,通道間串擾越小。理想情況下,通道間隔離度應無限大,這意味著一個通道的信號不會對其他通道產生任何影響。然而,在實際應用中,由于電路元件的寄生參數(如電容、電感等)以及信號傳輸線的耦合效應,通道間隔離度總是有限的。

  泰克信號發生器的通道間隔離度測量通常采用以下方法:

  1.直接測量法:在某一通道輸出特定信號的同時,測量其他通道上的耦合信號。通過比較輸出信號和耦合信號的幅度,計算通道間隔離度。這種方法簡單直接,但需要精確的測量設備和嚴謹的測試環境。

  2.網絡分析儀法:利用網絡分析儀測量不同通道之間的傳遞函數,從而計算通道間隔離度。該方法能夠更精確地測量不同頻率下的隔離度特性,并提供更全面的性能評估。

  3.頻譜分析儀法:通過頻譜分析儀觀測其他通道上的頻譜,確定耦合信號的幅度,從而計算通道間隔離度。此方法適用于評估寬帶信號的通道間隔離度。

  測量過程中需要控制環境電磁干擾(EMI),并采用合適的屏蔽措施,以確保測試結果的準確性。

  影響通道間隔離度的因素:

  泰克信號發生器的通道間隔離度受多種因素的影響,主要包括:

  1.電路設計:電路板布局、元器件選擇和信號通路設計都會影響通道間隔離度。合理的電路設計,如采用隔離變壓器、光隔離器等技術,能夠有效提高隔離度。

  2.電源系統:電源的噪聲和紋波可能會耦合到不同的通道,降低通道間隔離度。采用良好的電源濾波和隔離措施至關重要。

  3.信號頻率:在不同頻率下,通道間隔離度可能會有所不同。高頻信號更容易產生耦合,導致隔離度下降。

  4.輸出阻抗:通道的輸出阻抗會影響信號的傳輸和耦合,進而影響通道間隔離度。

  5.環境因素:電磁干擾(EMI)和周圍環境的噪聲也會影響通道間隔離度。

  通道間隔離度對應用的影響:

  通道間隔離度對泰克信號發生器的應用有著顯著的影響:

  1.測試精度:低的通道間隔離度會導致通道間串擾,從而影響測試結果的準確性。在高精度測量應用中,良好的通道間隔離度至關重要。

  2.信號完整性:串擾可能會導致信號失真和數據錯誤,降低信號完整性。在高速數字信號處理和通信系統中,良好的通道間隔離度是保證信號完整性的關鍵。

  3.EMI/EMC兼容性:低的通道間隔離度可能會導致電磁干擾(EMI),影響系統的電磁兼容性(EMC)。

泰克信號發生器的通道間隔離度(圖2)

  泰克信號發生器的通道間隔離度是衡量其性能的重要指標,直接影響著其在各種應用中的表現,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
