在電子測試和測量的領域中，示波器是一個不可或缺的重要工具，尤其是在研究和開發電路時。作為一名電氣工程師或電子愛好者，充分理解如何正確使用示波器進行二極管電流的測量，將直接影響到你的實驗結果及最終電路的性能。下面，我們將深入探討使用泰克示波器測量二極管電流的方法與技巧。

　　一、二極管的工作原理

　　在進入實際測量之前，我們首先需要了解二極管的工作原理。二極管是一種半導體器件，主要用于控制電流的流向。在其正向偏置的情況下，二極管允許電流流過，但在反向偏置狀態下，它幾乎不導電。當測量二極管電流時，我們實際上是在觀察其在正向和反向工作狀態下的行為。

　　二、泰克示波器的基本介紹

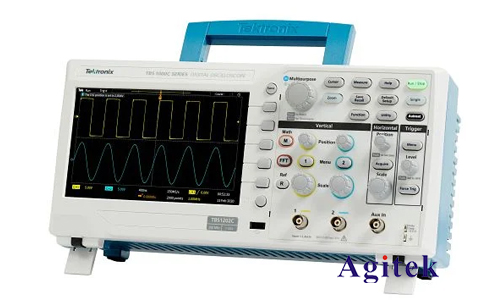

　　泰克示波器因其卓越的性能和可靠性，在業界享有盛譽。它可以準確顯示電壓與時間之間的關系，使得用戶能夠詳細分析各種波形。在測量二極管的電流時，示波器的高帶寬和高采樣率將極大提高測量精度。

　　三、測量二極管電流的步驟

　　1.準備工作：

　　-獲取所需的儀器，包括泰克示波器、直流電源、適當?shù)碾娮韬痛郎y(cè)的二極管。

　　-確保示波器處于正常工作狀態，探頭已校準良好。

　　2.搭建電路：

　　-首先，將二極管與直流電源串聯連接。需要選擇適當?shù)拇?lián)電阻，以限制電流并保護二極管。在此電流可控的設置中，能夠避免損壞元件或?qū)е聹y(cè)量錯誤。

　　3.連接示波器探頭：

　　-使用示波器探頭連接至二極管兩端。注意探頭的接地端應連接電路的公共地，以確保測量結果的準確性。

　　4.設置示波器：

　　-根據預計的電流大小和波形頻率調節示波器的時間基準和電壓范圍。為了清晰看到波形變化，適當?shù)恼{(diào)整時基和電壓刻度是至關重要的。

　　5.開始測量：

　　-開啟電源，同時觀察示波器屏幕。你應該能夠看到二極管兩端的電壓變化情況，從而進一步計算出電流。

　　6.分析結果：

　　-記錄下不同電壓下的電流值，并分析二極管的導通特性（例如，正向壓降和反向電流）。

　　四、注意事項

　　在進行測量的過程中，需注意以下幾點：

　　-量程選擇：確保選擇正確的示波器量程，以避免測量結果的飽和。

　　-探頭設置：根據探頭衰減比設置示波器的輸入設置，以確保準確性。

　　-安全性：在搭建電路和連接儀器時，應始終注意電流和電壓的安全范圍，以保護自身和設備的安全。

　　正確地使用泰克示波器測量二極管電流，不僅能夠幫助我們更好地理解電子元件的特性，也為后續的電路設計和優化奠定基礎。通過掌握測量技巧，電子工程師及愛好者能夠更準確地分析電路性能以及進行故障排除。
