雷達系統作為一種重要的探測技術，其性能測試與調試對系統可靠性和精確性至關重要。是德科技DSOX4022A示波器憑借其高帶寬、高采樣率以及豐富的分析功能，成為雷達系統測試與調試中的理想工具。本文將詳細探討DSOX4022A示波器在雷達系統各個環節中的應用，包括脈沖信號的分析、調制信號的解調、以及系統性能參數的測量，并結合實際案例分析其優勢與局限性，為雷達系統工程師提供參考。

　　一、雷達系統測試與調試的需求

　　現代雷達系統日益復雜，其功能和性能要求不斷提高。準確、高效地測試和調試?yán)走_(dá)系統，對保證系統性能和可靠性至關重要。雷達系統測試通常涉及以下幾個方面：

　　脈沖信號參數的測量:雷達系統發射的脈沖信號包含豐富的信號特征信息，如脈沖寬度、脈沖重復頻率(PRF)、上升時間、下降時間、脈沖幅度等。精確測量這些參數是評估雷達性能的關鍵。

　　調制信號的解調與分析:許多現代雷達系統采用各種調制技術，如脈沖壓縮、頻率調制連續波(FMCW)、相位編碼等。準確解調和分析這些調制信號，能夠提取目標距離、速度等重要信息，并評估調制技術的有效性。

　　系統性能參數的測量:雷達系統的性能參數包括靈敏度、分辨率、盲區、動態范圍等，這些參數的測量需要精密的儀器和專業的測試方法。

　　信號完整性分析:在高速數字雷達系統中，信號完整性至關重要。示波器可以用于分析信號的反射、串?dāng)_、抖動等，以確保系統可靠性。

　　二、DSOX4022A示波器的關鍵特性及其在雷達測試中的優勢

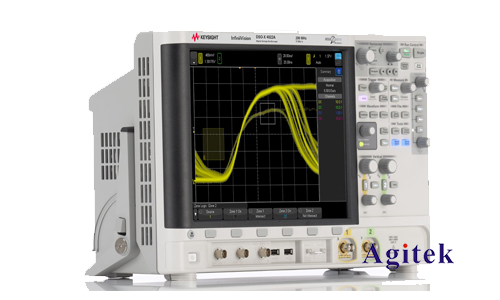

　　是德科技DSOX4022A示波器是一款高性能的數字示波器，具有以下關鍵特性：

　　高帶寬:DSOX4022A提供高達2 GHz的帶寬，能夠精確捕獲和顯示高速雷達信號。這對于分析帶寬較高的現代雷達系統至關重要。

　　高采樣率:高采樣率確保能夠精確捕捉信號的細節，例如脈沖信號的快速上升沿和下降沿。

　　豐富的觸發功能:DSOX4022A提供多種觸發模式，例如邊緣觸發、脈沖寬度觸發、視頻觸發等，能夠準確捕獲感興趣的雷達信號。

　　強大的分析功能:DSOX4022A內置多種測量工具和分析功能，例如自動測量、波形數學運算、頻譜分析等，可以簡化測試過程并提高效率。

　　靈活的通信接口:DSOX4022A提供多種通信接口，例如USB、LAN、GPIB等，方便與計算機連接和數據傳輸，實現遠程控制和自動化測試。

　　這些特性使得DSOX4022A在雷達系統測試中具有顯著優勢：

　　提高測試效率:自動測量和強大的分析功能可以顯著減少測試時間和人為誤差。

　　增強測試精度:高帶寬和高采樣率確保測試結果的準確性。

　　簡化測試流程:豐富的觸發功能和靈活的通信接口可以簡化測試流程。

　　三、DSOX4022A示波器在雷達系統不同環節中的應用案例分析

　　3.1脈沖雷達信號分析:在脈沖雷達系統中，DSOX4022A可以精確測量脈沖寬度、脈沖重復頻率、上升時間、下降時間和脈沖幅度等參數，并通過波形分析，識別信號中的噪聲和干擾。

　　3.2 FMCW雷達信號解調:對于FMCW雷達，DSOX4022A可以捕獲發射和接收信號，通過對兩個信號進行混頻和FFT變換，計算出目標的距離和速度。

　　3.3相控陣?yán)走_(dá)信號分析:DSOX4022A可以用來分析相控陣?yán)走_(dá)各個通道的信號，檢查通道之間的一致性和相位誤差，從而評估雷達波束的指向精度。

　　3.4雷達系統信號完整性測試:DSOX4022A可以用于檢測高速數字雷達系統中的信號反射、串?dāng)_以及抖動，從而確保信號的完整性和系統的穩定性。

　　四、DSOX4022A示波器的局限性

　　盡管DSOX4022A具有諸多優勢，但它也存在一些局限性：

　　帶寬限制:對于某些超寬帶雷達系統，2 GHz的帶寬可能不足以滿足測試需求。

　　采樣率限制:對于某些高速雷達信號，采樣率可能需要更高。

　　成本:DSOX4022A相對較為昂貴。

　　是德科技DSOX4022A示波器是一款功能強大的儀器，在雷達系統測試與調試中發揮著重要作用。其高帶寬、高采樣率、豐富的分析功能以及靈活的接口，可以有效提高測試效率和精度，簡化測試流程。然而，在選擇示波器時，需要根據具體的雷達系統類型和測試需求，權衡其優勢和局限性，選擇合適的型號。
