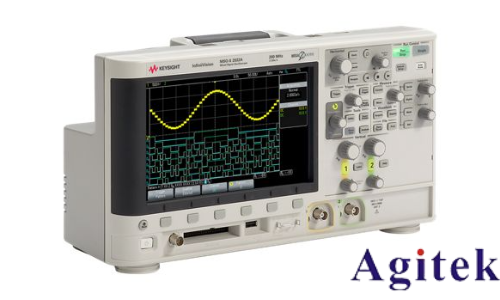

在現代電子測試領域，頻譜分析是解析信號頻率成分的核心技術。是德DSOX2004A示波器憑借其強大的頻譜分析功能，為工程師提供了從時域到頻域的深度洞察。本文將系統講解該示波器的頻譜分析設置流程，幫助您高效完成信號頻譜特性測試。

一、頻譜分析前的準備工作

1.信號連接校準

使用標配的10:1無源探頭連接待測信號，確保輸入信號幅度不超過示波器最大量程（±200V）。通過"探頭補償"功能校準探頭，避免頻率響應失真。在頻譜分析前，建議先通過時域模式觀察信號穩定性，確保觸發設置正確。

2.垂直分辨率優化

將垂直檔位調整至合適范圍（如1mV/div~10V/div），使信號在屏幕垂直方向占據至少4格。過小的垂直檔位會導致頻譜泄漏，過大則降低分辨率。啟用"帶寬限制"功能（20MHz或全帶寬），根據信號頻率成分選擇最優模式。

二、頻譜顯示參數配置

3.切換頻譜模式

按下前面板【Acquire】鍵，通過旋鈕選擇【Spectrum】模式。此時示波器將自動將時域波形轉換為頻域顯示，橫軸變?yōu)轭l率（Hz），縱軸為幅度（dBm或Vrms）。

4.頻率范圍設置

使用【Horizontal】旋鈕調整頻率跨度（Span），推薦從信號中心頻率向兩側擴展3倍頻程。例如，分析1MHz信號時設置Span為3MHz。通過【Position】旋鈕移動頻率窗口，聚焦目標頻段。

5.分辨率帶寬（RBW）調節

RBW決定頻譜分辨率，可通過【Bandwidth】菜單設置。窄RBW（如10kHz）適用于區分緊密頻率成分，寬RBW（1MHz）則提升測量速度但降低精度。對于調制信號分析，建議選擇信號帶寬的1/10作為RBW。

三、高級頻譜分析功能應用

6.頻譜觸發與標記

啟用【Spectrum Trigger】功能，設置觸發類型為"峰值"或"模板"，僅捕獲符合特定頻率特征的信號。使用【Marker】功能添加頻率標記，自動顯示中心頻率、帶寬、峰值功率等參數。

7.數學運算與FFT分析

通過【Math】菜單選擇【FFT】功能，對時域波形進行快速傅里葉變換?？莎B加顯示多個FFT結果，對比不同觸發條件下的頻譜差異。結合【Add/Sub】運算，分析信號諧波失真。

8.噪聲與失真測量

利用【Noise Marker】功能測量指定頻段的噪聲功率，配合【THD】參數計算總諧波失真。啟用【Phase Noise】模式，評估信號相位抖動對頻譜純度的影響。

四、常見問題與優化建議

頻譜顯示模糊：檢查探頭接地是否良好，調整RBW至合適值（過寬會導致頻譜混疊）。

高頻成分丟失：確認輸入信號衰減比例正確，啟用示波器的全帶寬模式。

觸發不穩定：使用頻譜觸發功能，設置觸發電平為峰值功率的80%，邊沿選擇"Positive"。

長期監測需求：開啟【Deep Memory】模式（最大200kpts），記錄長時間頻譜變化趨勢。

掌握DSOX2004A的頻譜分析設置技巧，工程師可精準解析射頻通信、電源紋波、音頻失真等復雜信號的頻率特性。通過合理配置RBW、觸發條件及數學運算功能，結合時域與頻域多維分析，將大幅提升故障定位與性能優化的效率。
