一、校準前的關鍵準備

1. 環境條件要求

溫度范圍：23°C±3°C（建議在恒溫實驗室進行）

濕度控制：45%-75% RH（避免凝露）

電源質量：需使用穩壓電源（電壓波動<±5%）

預熱時間：至少45分鐘（確保電路穩定）

2. 校準設備清單

二、全自動校準流程（推薦）

1. 進入校準模式

按"Utility" → 選擇"Calibration"

輸入3級密碼（默認：keysight3287）

選擇"Full Auto Calibration"

2. 連接校準裝置

將校準終端接入CH1通道

確保BNC接口完全旋緊（扭矩0.9N·m）

系統自動檢測連接狀態（指示燈變綠）

3. 執行校準

確認開始后勿觸碰設備

過程耗時約8分30秒（進度條顯示）

自動完成以下項目：

   垂直系統增益/偏置

   時基精度校正

   觸發路徑延遲

   ADC線性度補償

三、手動校準步驟（高級工程師）

1. 垂直系統校準

1. 直流偏置校準

輸入0V信號（短路輸入端）

進入"Vertical Cal" → "Offset"

調整至顯示0.00mV±0.5mV

2. 增益校準

輸入1Vpp/1kHz正弦波

設置"1V/div"檔位

修正各檔位增益誤差（<±1%）

3. 頻響補償

掃頻范圍：10Hz-200MHz

在12個特征頻點進行相位校準

保存補償系數至EEPROM

2. 水平系統校準

1. 時基基準

接入10MHz銣鐘參考信號

調整TCXO補償電壓

驗證1ms-1ns各檔位精度

2. 采樣時鐘校正

使用"Eye Diagram"模式

優化ADC采樣相位

消除時鐘抖動（目標<1.5ps RMS）

四、校準驗證標準

1. 基礎參數驗收

2. 進階性能驗證

1. 頻響特性測試

   ```

   測試條件：-3dB點@200MHz

   合格標準：

   DC-100MHz：±0.3dB

   100-150MHz：±0.5dB

   150-200MHz：±0.8dB

   ```

2. 線性度測試

使用16位DAC生成階梯波

驗證各量程DNL<0.5LSB

INL<1.5LSB（全量程）

五、校準異常處理方案

1. 錯誤代碼解析

2. 硬件故障排查

1. 通道一致性測試

相同輸入信號下比較各通道差異

允許偏差：<±1.5%（跨通道）

2. 自檢診斷

進入"Diag Mode"（Utility+Power長按）

執行"Complete Self Test"

生成16位診斷代碼（需專業解讀）

六、校準周期與記錄管理

1. 校準周期建議

常規使用：12個月（ISO17025標準）

高強度使用：6個月（>40小時/周）

關鍵測量：每次使用前快速驗證

2. 文檔管理規范

1. 校準證書：

包含所有測試點原始數據

環境條件記錄

操作人員簽名

2. 電子存檔：

保存至U盤（PDF/A格式）

文件名規范：SN12345_Cal_YYYYMMDD

建議云備份（加密傳輸）

七、專業維護建議

1. 預防性維護

每月清潔BNC接口（使用無水酒精）

每季度檢查風扇濾網

每年更換NVRAM電池

2. 運輸保護

啟用"Shipping Mode"（Utility → System）

使用原廠防震包裝

運輸后靜置24小時再通電

3. 備件管理

建議常備校準終端（1147B）

關鍵備件：

   ADC模塊（是德MSOX-ADC-2004）

   觸發板（P/N:0950-4567)

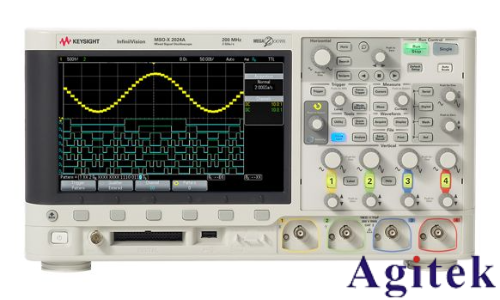

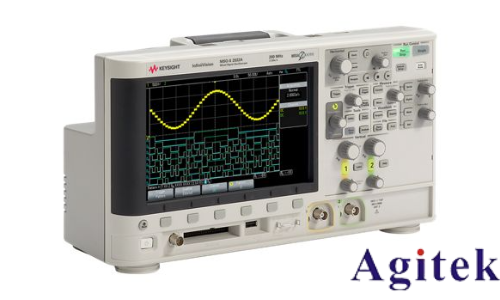

本指南適用于MSOX2004A標準型號（軟件版本3.2及以上），校準過程涉及高壓部分必須由專業人員進行。
