在電源紋波測試這類高精度測量場景中，示波器采樣率的設置直接影響紋波波形的還原精度。以下從基礎概念到實操方法，詳細解析如何正確設置示波器采樣率。

什么是示波器的采樣率

示波器的核心功能是將連續變化的模擬信號通過 AD 轉換轉化為離散的數字信號，這一過程稱為采樣。形象地說，采樣就像用無數個離散的點來描繪連續的信號波形，點的密度直接決定波形的還原度。

采樣率（又稱采樣速度或采樣頻率）是衡量這一過程的關鍵參數，它表示示波器在單位時間內從連續信號中提取的采樣點數，單位為赫茲（Hz）。采樣率的倒數稱為采樣周期（或采樣時間間隔），即兩個相鄰采樣點之間的時間差。

采樣率不足的三大危害

采樣率的設置需遵循奈奎斯特采樣定理（香農采樣定律）：若信號是帶限的，且采樣頻率高于信號最高頻率的 2 倍，就能從采樣點中完整重建原始信號；反之，高于或等于奈奎斯特頻率（信號最高頻率的 2 倍）的成分會引發混疊現象，導致測量失效。

在電源紋波測試中，采樣率不足的具體影響如下：

波形失真

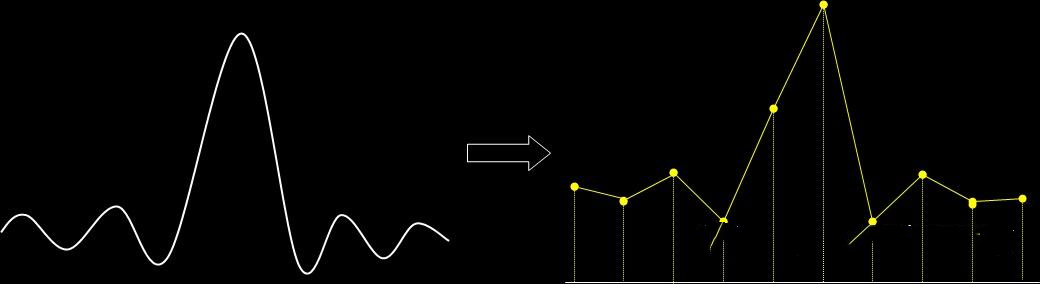

當采樣點數不足時，示波器無法捕捉紋波信號的細節特征（如毛刺的尖銳程度、波動的周期性），導致還原的波形與真實信號存在偏差，失去參考價值。

波形混疊

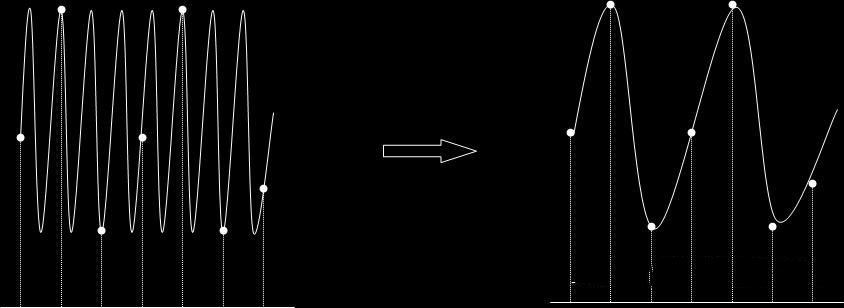

若采樣頻率低于紋波中最高頻率成分的 2 倍，高頻信號會被誤判為低頻信號，兩者的波形重疊后形成假信號。例如，紋波中的高頻噪聲可能被錯誤顯示為低頻波動，嚴重干擾對紋波幅值和頻率的判斷。

波形漏失

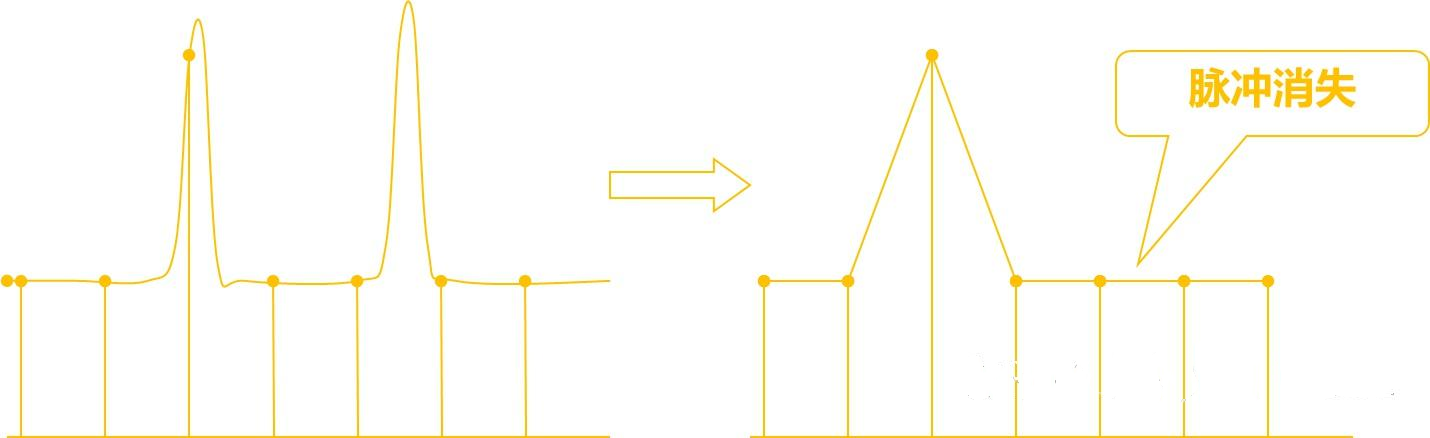

采樣率過低會導致采樣間隔增大，紋波中存在的窄脈沖（如開關電源產生的瞬時尖峰）可能恰好落在兩個采樣點之間，造成關鍵信號的漏檢。

測試中如何設置采樣率

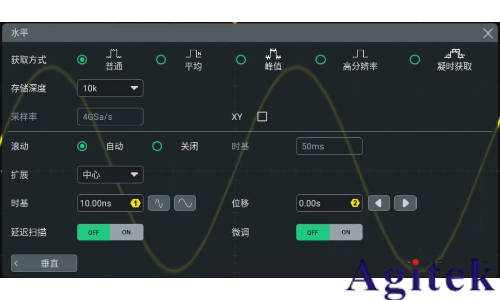

示波器的采樣率與存儲深度、采樣時間的關系為：采樣率 = 存儲深度 / 采樣時間。根據調節方式不同，示波器分為 “采樣率可調” 和 “存儲深度可調” 兩種類型：前者可直接設置采樣率，示波器自動匹配存儲深度；后者需先設定存儲深度，再由示波器根據采樣時間計算最大采樣率（相關設置菜單通常位于 “水平” 或 “采集” 選項中）。

具體設置方法如下：

針對周期信號的快速設置

若測試的電源紋波為周期性信號（如開關電源的周期性波動），可直接使用示波器的AUTOSET 功能，設備會根據信號特征自動配置采樣率、時基等參數，快速獲得基礎波形。

已知信號頻率時的精準設置

若已知紋波中最高頻率成分（如開關頻率的諧波），需確保采樣率至少為該頻率的 2 倍（遵循奈奎斯特定理）。操作步驟：

先通過調節水平時基確定采樣時間（建議覆蓋至少 10 個信號周期，保證波形完整性）；

逐步增大存儲深度，直至采樣率滿足需求（存儲深度越高，相同采樣時間內的采樣點數越多，波形細節越豐富）。

示例對比

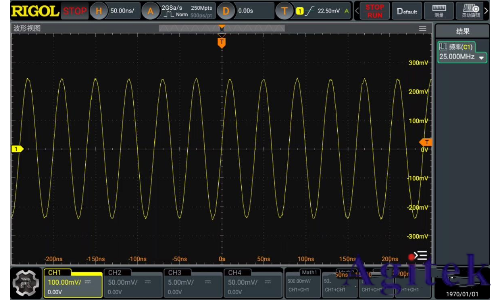

當采集 25MHz 正弦信號時，使用 2G 采樣率可完整還原波形的平滑曲線和峰值特征；

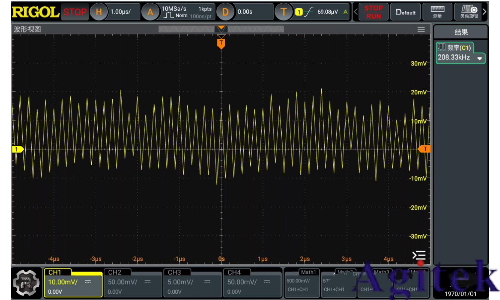

若采樣率降至 10M（遠低于 25MHz 的 2 倍），波形會出現明顯混疊，呈現虛假的低頻波動。

總結

正確設置采樣率需結合信號頻率（尤其是最高頻率成分）、測試需求（如是否需捕捉高頻毛刺）和設備性能（存儲深度上限）。在電源紋波測試中，建議優先保證采樣率不低于紋波最高頻率的 5 倍（預留安全余量），同時通過合理配置存儲深度和采樣時間，平衡波形細節與測量效率。
