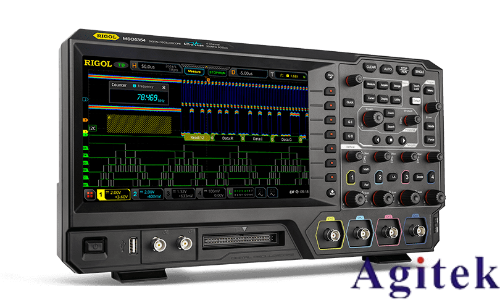

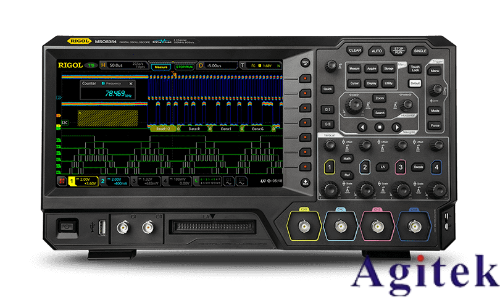

在電子測量領域，示波器的帶寬選擇直接影響信號測量的準確性和效率。普源MSO5204作為一款性能卓越的混合信號示波器，其帶寬配置需根據實際應用場景靈活調整。本文結合信號特性、測量需求與設備參數，為用戶提供科學合理的帶寬選擇指南。

一、理解帶寬與信號特性的關聯

示波器帶寬是指其能夠準確測量的最高信號頻率。MSO5204的帶寬需與待測信號的頻率成分匹配。核心原則包括：

1. 信號最高頻率的3-5倍法則：若信號基頻為f，推薦帶寬≥3f~5f。例如，測量200MHz信號時，建議選擇600MHz以上帶寬。

2. 數字信號的特殊需求：方波、脈沖信號等包含豐富諧波，建議按10-15倍基頻選擇帶寬，避免波形失真。

3. 邊沿速率與帶寬關系：快速上升沿（如<1ns）信號需更高帶寬。經驗公式：帶寬≥(0.5~1)/上升時間。例如，500ps上升沿信號建議選擇1GHz以上帶寬。

二、應用場景與帶寬配置策略

不同測試場景對帶寬需求差異顯著，需針對性優化：

1. 高速數字電路測試（如USB3.2、PCIe）：信號速率超10Gbps時，建議選擇≥2GHz帶寬，配合高采樣率（≥10GSa/s）及邊沿觸發模式，確保捕獲微小時序異常。

2. 射頻與通信調試（如5G、Wi-Fi 6）：調制信號頻率較高時，需≥8GHz帶寬，并啟用頻譜分析功能，解析復雜調制波形。

3. 通用模擬電路與低頻信號（如音頻、電源）：若信號頻率<100MHz，選擇500MHz帶寬即可滿足需求，同時降低帶寬可減少噪聲干擾。

三、高級設置與優化技巧

1. 動態調整帶寬：部分型號支持可變帶寬功能，通過逐級降低帶寬（如從1GHz降至500MHz）觀察波形變化，找到**信噪比區間。

2. 濾波功能輔助：測量低幅值信號時，開啟示波器內置低通濾波，抑制高頻噪聲，提升測量精度。

3. 觸發設置優化：使用邊沿觸發、脈寬觸發等模式，精準捕獲目標信號，避免無效數據干擾帶寬判斷。

四、注意事項與誤區規避

1. 避免過高帶寬：盲目追求超高帶寬會引入環境噪聲，導致測量誤差。例如，測量10MHz信號選用20GHz帶寬反而降低信噪比。

2. 探頭匹配校準：探頭帶寬需與示波器一致，定期校準探頭以確保信號傳輸無衰減。

3. 驗證帶寬設置：使用已知頻率的標準信號源驗證，確認示波器顯示的幅度與相位誤差在可接受范圍內。

普源MSO5204的帶寬選擇需綜合信號頻率、邊沿速率、應用場景及噪聲控制等因素。合理配置帶寬既能保證測量精度，又能降低干擾與成本。工程師應基于實際需求動態調整，遵循“夠用即可”原則，通過科學驗證確保每次測量結果的可靠性。掌握帶寬優化策略，將大幅提升電子測試的效率與準確性。
