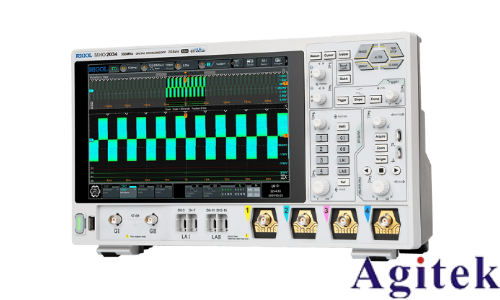

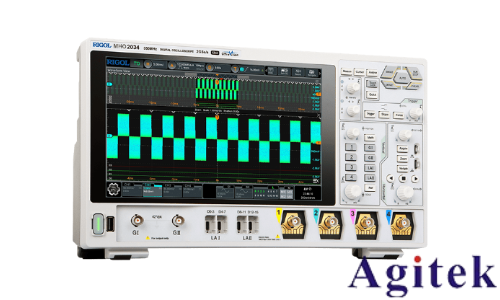

在電子電路的測試與分析工作里，測量信號的上升時間是一項極為基礎且關鍵的任務。信號的上升時間，簡單來說，就是信號從一個特定的低電平值上升到一個特定高電平值所耗費的時間。這個參數在評估電路性能、排查故障以及確保電子設備穩定運行等方面都起著舉足輕重的作用。普源示波器 MHO2034 憑借其出色的性能，為精確測量信號上升時間提供了可靠的手段。

前期準備工作

探頭的精心挑選

測量前，探頭的選擇至關重要。普源示波器 MHO2034 通?？纱钆涠喾N探頭，對于信號上升時間的測量，要依據被測信號的特性來挑選合適的探頭。如果被測信號頻率較低，普通的無源探頭或許就能滿足需求，其結構簡單、成本較低，且使用方便。但要是面對高頻信號，那就必須選用帶寬足夠高的探頭。因?yàn)樘筋^的帶寬決定了它能夠準確測量的信號頻率范圍，若探頭帶寬不足，在測量高頻信號時，就會出現信號失真的情況，導致測量的上升時間不準確。例如，在測量一個 100MHz 的信號上升時間時，若使用了帶寬僅為 50MHz 的探頭，由于探頭無法有效捕捉到信號的高頻成分，顯示出的信號波形會被平滑化，上升沿變得不那么陡峭，測量得到的上升時間就會比實際值偏大。

此外，探頭的衰減比也是需要考慮的因素。常見的衰減比有 1X 和 10X，當被測信號幅值較大時，為避免示波器輸入過載，應選擇 10X 衰減比的探頭。在連接探頭時，務必確保連接穩固，任何松動都可能引入干擾信號，影響測量精度。同時，要將探頭的接地端可靠地連接到電路的地線，良好的接地能夠減少接地環路噪聲，保證測量的準確性。

示波器的細致設置

開啟示波器后，首先要進行垂直刻度的設置。這需要根據預估的信號幅值來操作，由于我們關注的是信號的上升沿，所以要確保信號在垂直方向上能夠清晰顯示，既不會因刻度設置過大導致信號過于扁平難以分辨細節，也不會因刻度過小使信號超出屏幕顯示范圍。假設預估信號幅值在 0 到 5V 之間，可嘗試將垂直刻度設置為 1V/div，這樣信號在屏幕上大約會占據 5 格的垂直范圍，便于觀察。

耦合方式的選擇也很關鍵，對于測量信號上升時間，交流耦合（AC）和直流耦合（DC）都有可能用到。直流耦合能顯示信號的完整波形，包括直流偏置和交流成分，適用于測量包含直流分量且上升時間受直流影響較大的信號。比如，在測量一些電源電路輸出信號的上升時間時，若該信號帶有直流偏置，使用直流耦合可以完整地觀察到信號從初始直流電平上升的過程。而交流耦合則會濾除信號中的直流成分，只顯示交流部分，當我們只關注信號的交流變化部分的上升時間時，交流耦合更為合適。例如，在測量音頻信號等純交流信號的上升時間時，交流耦合可以去除可能存在的直流干擾，使我們更專注于信號的有效上升沿。

接下來是時基設置，這直接關系到能否準確測量信號的上升時間。時基設置要根據信號的頻率和預期的上升時間來調整。如果信號頻率較高，上升時間較短，就需要選擇較小的時基檔位，以確保能夠清晰地捕捉到信號上升沿的細節。例如，對于一個上升時間在納秒級別的高頻信號，可能需要將時基設置為 1ns/div 甚至更小。相反，若信號頻率較低，上升時間較長，就應選擇較大的時基檔位，使信號在屏幕上能夠完整地顯示出上升過程。比如，對于一個上升時間在毫秒級別的低頻信號，將時基設置為 1ms/div 會更合適。

觸發模式的設置同樣不容忽視。普源示波器 MHO2034 提供了多種觸發模式，如自動觸發、正常觸發和單次觸發等。在測量信號上升時間時，自動觸發模式較為常用，它能使示波器在沒有觸發信號時也能持續顯示掃描線，便于快速觀測到信號。但當信號較為復雜或存在干擾時，正常觸發模式可能更合適，我們可以通過設置觸發電平、觸發沿等參數，讓示波器只在滿足特定條件時才觸發掃描，從而穩定地捕捉到所需的信號上升沿。例如，當被測信號疊加了噪聲，導致自動觸發下波形顯示不穩定時，將觸發模式改為正常觸發，并合理設置觸發電平略高于噪聲電平，選擇上升沿觸發，就能使示波器準確地在信號上升沿達到觸發電平時觸發掃描，得到穩定的波形用于上升時間測量。

測量操作過程

信號的連接與觀察

完成上述準備工作后，將探頭的探針連接到被測電路的測試點，確保接觸良好。此時，示波器屏幕上會顯示出信號的波形。在觀察波形時，要注意信號是否穩定，有無異常干擾。如果發現波形抖動或存在雜波，可能是探頭連接問題、外部干擾或者示波器設置不當，需要及時排查解決。例如，若波形出現周期性的尖峰干擾，可能是附近有其他高頻設備產生的電磁干擾，此時可以嘗試將示波器和被測電路遠離干擾源，或者使用屏蔽罩對被測電路進行屏蔽。

上升時間的測量

普源示波器 MHO2034 提供了多種測量上升時間的方法。一種常用的方式是利用示波器的自動測量功能。在示波器的操作菜單中，找到 “測量” 選項，然后選擇 “上升時間” 測量項目。示波器會根據內置的算法，自動識別信號的上升沿，并計算出上升時間，測量結果會直接顯示在屏幕上。例如，當我們選擇上升時間測量后，示波器可能顯示上升時間為 5ns，這就表示信號從規定的低電平上升到高電平所花費的時間是 5ns。

另一種方法是使用光標測量。通過操作示波器的光標控制按鈕，在屏幕上調出兩條光標，將一條光標放置在信號上升沿的起始低電平位置，另一條光標放置在達到規定高電平的位置。示波器會自動計算兩條光標之間的時間差，這個時間差就是信號的上升時間。這種方法相對更靈活，尤其適用于自動測量結果不準確或者需要更精確測量的情況。比如，當信號的上升沿存在一些不規則變化，自動測量算法可能誤判，此時使用光標測量可以更準確地確定上升時間的起止點，從而得到更精確的測量值。

測量結果分析與注意事項

結果分析

在得到信號上升時間的測量結果后，需要對其進行分析。首先要判斷測量結果是否符合預期。如果測量結果與理論值或設計要求相差較大，就需要查找原因。可能是測量過程中存在誤差，比如探頭的影響、示波器設置不合理等；也可能是被測電路本身存在問題，例如電路中的元器件性能異常、布線不合理導致信號傳輸延遲等。例如，如果測量得到的信號上升時間比設計要求長很多，經過檢查發現是由于使用的探頭帶寬不足，導致信號高頻成分丟失，上升沿變緩，此時更換合適帶寬的探頭后重新測量，可能會得到更符合預期的結果。

注意事項

在整個測量過程中，有一些注意事項需要牢記。除了前面提到的探頭選擇、連接和示波器設置等方面，還要注意環境因素的影響。測量環境中的電磁干擾、溫度變化等都可能對測量結果產生影響。盡量選擇在電磁干擾較小的環境中進行測量，避免附近有大功率電器設備、無線通信基站等干擾源。同時，要注意示波器和被測電路的工作溫度，過高或過低的溫度可能會影響設備的性能，導致測量不準確。例如，在高溫環境下，示波器內部的電子元器件可能會出現性能漂移，影響測量精度，所以應盡量在設備規定的工作溫度范圍內進行測量。

此外，測量過程中要保持示波器和被測電路的穩定性。避免對示波器進行不必要的移動或操作，防止因震動等原因?qū)е聹y量結果波動。對于被測電路，也要確保其工作狀態穩定，在測量前讓電路充分預熱，使其達到穩定的工作狀態，這樣才能得到準確可靠的信號上升時間測量結果。

使用普源示波器 MHO2034 測量信號上升時間，需要我們?cè)谇捌跍?zhǔn)備階段精心挑選探頭、細致設置示波器參數，在測量過程中準確連接信號、熟練運用測量方法，并且在測量后對結果進行合理分析，同時注意各種可能影響測量準確性的因素。通過不斷實踐和總結經驗，我們能夠利用這款示波器獲得精準的信號上升時間測量結果，為電子電路的研究、開發和調試提供有力的數據支持。
