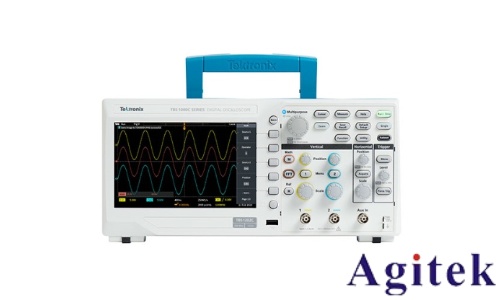

泰克TBS1102C作為一款經濟型雙通道數字示波器，其觸發系統的高效配置是精準捕捉復雜信號的關鍵。本文從硬件連接、基礎觸發參數設置到高級應用場景，結合實戰案例詳細解析觸發系統的優化策略，幫助用戶快速掌握信號穩定顯示的核心技巧。

一、硬件連接與基礎觸發配置

觸發系統穩定運行的前提是正確連接探頭與信號源。用戶需將探頭極性正確接入待測電路測試點，確保地線盡量縮短以避免干擾。隨后通過菜單選擇觸發源通道（CH1/CH2），并設置觸發模式為"Edge"（邊緣觸發），這是分析脈沖、方波等周期性信號的默認選項。此時需動態調整觸發電平：當信號幅度在2Vpp時，將電平設為1V可使波形居中顯示；若信號存在直流偏移，建議開啟DC耦合模式確保觸發基準準確。

二、高級觸發模式解析

面對混合信號場景，TBS1102C提供多種觸發模式增強測量靈活性：

1. 脈沖寬度觸發

適用于分析特定脈寬信號。例如設置"脈寬>10μs"條件，示波器僅捕獲寬脈沖，有效過濾窄干擾脈沖。此時需配合"抑制（Holdoff）"功能避免重復觸發導致的波形重疊。

2. 視頻觸發

針對HDTV、PAL等視頻信號，選擇"行觸發"模式并輸入行同步頻率（如15.625kHz），可穩定顯示復合視頻波形。需注意將觸發耦合切換為AC模式以濾除直流分量。

3. 序列觸發

在I2C通信調試中，通過設置"起始位→地址0x38→數據字節"的觸發序列，示波器僅捕獲目標設備通信數據包，大幅減少無效數據干擾。

三、實戰優化技巧與故障排查

案例1：電源紋波測量

設置觸發源為CH1，DC耦合，觸發電平50%。啟用20次平均降噪功能并選擇Blackman窗抑制頻譜泄漏。當觀察到50Hz工頻紋波時，通過光標測量峰峰值驗證是否符合設計規范。

案例2：高頻信號完整性調試

輸入1GHz時鐘信號時，若觸發抖動明顯，需切換至"斜率觸發"模式，并調整觸發斜率與觸發電平形成"窗口觸發"條件。同時檢查探頭補償是否正確（使用示波器自帶的方波校準信號驗證）。

常見故障排查：

觸發不穩定：確認探頭地線是否過長，禁用未使用通道觸發

高頻信號觸發丟失：提升觸發電平靈敏度至5mV，啟用"峰值檢測"模式

混合信號觸發混亂：使用邏輯分析儀觸發輔助功能同步多通道觸發條件

四、觸發設置的自動化與驗證

利用示波器的"Save/Recall"功能保存優化后的觸發配置，可一鍵調用典型場景參數（如電源紋波分析、串行通信解碼）。結合頻譜分析（FFT）功能驗證觸發設置是否導致頻譜泄漏，例如觀察窗函數選擇不當產生的旁瓣干擾。

掌握TBS1102C觸發系統的深度配置，不僅能實現從簡單信號到復雜調制波形的穩定捕獲，更能通過高級觸發模式與自動化功能大幅提升調試效率。定期校準探頭補償和觸發閾值，配合實戰中的動態參數調整，將使這款經濟型示波器在電子設計與維修場景中發揮專業級測量能力。
