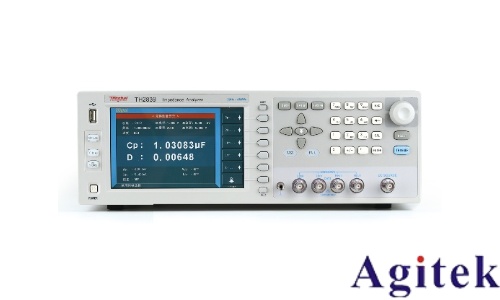

在現代電子元件研發與質量控制中，電阻參數的精準測量是保障產品性能的關鍵環節。同惠TH2851阻抗分析儀憑借其1Hz-1MHz的寬頻測量能力及0.1%的高精度，成為行業標桿。本文結合實踐總結出五大核心技巧，助力用戶快速提升測量效率與數據準確性。

一、精準校準與夾具選擇

1.三點校準法：在開機后優先執行短路（Short）、開路（Open）、負載（Load）校準，消除系統誤差。特別注意校準前需清潔測試夾具，避免氧化層影響。

2.四線夾具優先：選用四線開爾文測試夾具（標配TH26047），通過電流端與電壓端的物理隔離，有效消除引線電阻與接觸電阻，尤其適用于mΩ級低阻測量。

3.頻率適應性：針對高頻元件（如射頻電阻），選用帶有屏蔽功能的夾具（選配TH26077），抑制電磁干擾對測量結果的影響。

二、參數設置優化策略

1.頻率分段掃描：根據待測元件特性選擇掃描模式。低頻段（1Hz-10kHz）適用于電解電容等效電阻測量，高頻段（100kHz-1MHz）則適合薄膜電阻高頻特性分析。

2.電壓電流匹配：設置測試信號時遵循"弱信號測高阻，強信號測低阻"原則。例如測量10MΩ電阻時選用10mV電壓，避免自熱效應；測量0.1Ω電阻時則需提升至1V電壓以確保信噪比。

3.平均次數設定：在穩定環境下將平均次數設為5-10次，可顯著降低隨機誤差；在電磁干擾較強的場景下建議提升至20次，同時開啟儀器自帶的數字濾波功能。

三、環境控制與操作規范

1.溫濕度管理：在25±2℃恒溫環境中進行測量，濕度控制在40%-60%RH范圍內。高濕度會導致元件表面吸附水膜，低濕度則易產生靜電干擾。

2.接地與屏蔽：儀器及待測元件（DUT）必須可靠接地，使用屏蔽電纜連接。對于敏感元件，建議將整個測試系統置于法拉第籠內。

3.接觸電阻優化：采用彈簧式夾具并施加適當壓力，定期使用無水乙醇清潔電極表面。避免使用鱷魚夾等易產生接觸不良的夾具。

四、數據分析與異常處理

1.曲線軌跡對比：利用儀器的曲線掃描功能，同步繪制不同頻率點的阻抗曲線。若曲線出現突變，可能提示寄生電容或電感的影響。

2.DUT穩定性監測：開啟實時監控模式，觀察測量過程中的數據漂移情況。若波動超過0.5%，需檢查DUT是否存在熱效應或機械應力變化。

3.等效電路建模：通過儀器內置的RC、RLC模型分析功能，解析復雜元件的阻抗構成。例如電解電容可分解為串聯電阻（ESR）與電容的并聯模型。

五、自動化與效率提升

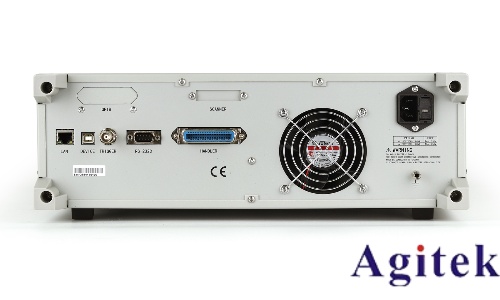

1.上位機軟件聯動：通過LAN接口與PC端專用軟件連接，實現批量測試與數據自動存儲。支持SCPI指令集，便于集成到自動化測試系統中。

2.預設測量模板：針對不同元件類型（如貼片電阻、功率電阻）創建參數模板，一鍵調用可節省80%的設置時間。

3.遠程監控功能：利用儀器的Web服務器功能，在局域網內實現跨部門協同測試，實時查看測量進度與結果。

掌握以上技巧可使TH2851的測量效率提升3倍以上，同時將測量不確定度控制在0.05%以內。在實際應用中需結合具體場景靈活調整參數，定期使用標準電阻（如100Ω±0.01%）進行比對校準，確保儀器始終處于**狀態。
