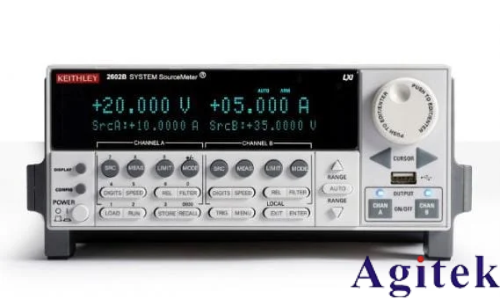

吉時利數字源表2602B作為一款高精度雙通道電學測試設備，具備寬量程、高分辨率的電阻測量能力，廣泛應用于半導體、電子元件及材料特性分析等領域。本文結合其技術特性，系統闡述電阻測量的操作步驟、參數配置及關鍵注意事項，為用戶提供科學、規范的測試流程參考。

一、電阻測量原理與配置要點

1. 測量模式選擇

2602B支持直流（DC）電阻與動態交流阻抗（EIS）兩種測量模式。DC模式適用于靜態電阻值測定，而EIS模式通過施加交流信號（如1kHz正弦波）可解析復雜阻抗成分（如電解電容器的ESR值）。用戶需根據實際需求選擇模式：

DC模式：適用于導體、分立元件及低阻抗電路測試；

EIS模式：適用于電池內阻、材料極化特性等動態阻抗分析。

2. 量程與分辨率設置

設備提供100fA至10A的電流測量范圍，為確保精度需遵循“量程匹配原則”：

低阻測量（<1Ω）：選擇大電流檔（如3A），提升信噪比；

高阻測量（>1MΩ）：選擇小電流檔（如100μA），避免熱效應影響。

分辨率默認為0.015%讀數精度，用戶可通過TSP腳本自定義校準系數進一步優化。

二、操作步驟與連接規范

1. 硬件連接

采用四線開爾文（Kelvin）連接法消除引線電阻干擾：

1. 將待測器件（DUT）接入2602B通道A/B的Kelvin端口（獨立電流/電壓測量線）；

2. 確認接地線連接至設備外殼，避免電磁耦合干擾。

2. 參數配置

1. DC電阻測量：

    主界面選擇“RESISTANCE”模式；

    設置源電流（如10mA）與測量范圍（自動/手動）；

    啟用“Auto-Zero”功能消除偏移誤差。

2. EIS阻抗掃描：

    切換至“EIS”模塊，配置頻率范圍（10Hz~1MHz）；

    設定信號幅度（典型10mVrms）與掃描點數（建議≥100點）；

    通過TSP腳本調用“SweepImpedance”函數執行自動化測試。

3. 數據記錄與分析

實時數據可通過VFD顯示器查看，或通過LAN/GPIB接口同步至LabVIEW平臺；

利用內置數學引擎計算平均電阻、標準差，并生成Bode圖（阻抗-頻率曲線）。

三、安全與精度保障措施

1. 防誤操作設計：

    啟用“Overload Protection”功能，限制輸出電壓至±40V（默認）；

    設置電流上限（如100mA）避免DUT過熱。

2. 環境干擾抑制：

    測試前進行“Short-Circuit Calibration”，消除線纜寄生阻抗；

    在屏蔽箱內操作高頻阻抗測量，避免空間電磁干擾。

3. 特殊場景處理：

    測量半導體器件時禁用高電壓檔（≤5V），防止PN結擊穿；

    對高阻材料（如絕緣涂層）采用“Guarding”技術隔離表面漏電。

四、自動化測試擴展

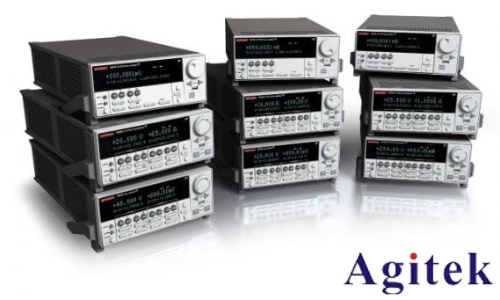

2602B的TSP-Link接口支持多臺設備級聯，配合Python/Java腳本可實現批量電阻測試：

```

 示例：TSP腳本實現10次電阻循環測量

for i in range(1, 11):

   measure.resistance("A", current=1mA)

   saveData("R_%d.csv" % i)

```

該功能適用于生產線品質管控或材料老化研究場景。

吉時利2602B憑借其精密的電流源與低噪聲測量架構，為電阻測試提供了從μΩ至GΩ的完整解決方案。操作者需結合DUT特性靈活配置測量模式，嚴格遵循連接規范，并通過自動化腳本釋放設備潛能，最終實現高效、可靠的電阻參數表征。
