示波器探頭的精準校準是確保測量數據可靠的關鍵環節。通常而言，探頭校準主要有兩種方式：其一為調整探頭上的可變補償電容調節旋鈕，這是最常用的方法；其二則是借助示波器的內置軟件進行校準。下面將分別詳細介紹這兩種方法的操作流程。

第一種方法：通過調整探頭補償電容校準

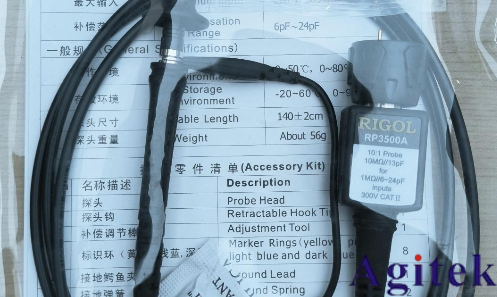

我們以普源精電的 DHO4000 示波器及其附贈的無源高阻探頭 RP3500A 為例，具體步驟如下：

普源DHO4000 系列數字示波器是專為滿足主流數字示波器市場中設計、調試和測試的廣泛需求而打造的。它搭載了 RIGOL 全新自研的半人馬座芯片組，具備 1,500,000 次 / 秒的波形捕獲率（Ultra Acquire Mode）、500 Mpts 的存儲深度、12 bit 分辨率，同時擁有出色的本底噪聲性能和垂直測量精度，能夠滿足更高精度的測量需求，為用戶帶來卓越的測試測量體驗。

校準步驟：

準備工作：選定所需使用的示波器，保證其自身的準確性與穩定性。一般來說，Rigol 示波器自帶一個校準方波輸出端口，該端口輸出的信號為 3Vpp、1kHz 的方波，可用于探頭校準。DHO4000 的校準方波輸出口位于正面的右下角。

連接線路：將示波器探頭的接地夾連接到示波器的接地端，再把探頭的信號輸入端子連接到示波器的校準信號輸出端口。

調整示波器參數：對示波器進行設置，選擇合適的垂直和水平刻度，以便能夠清晰地觀察到校準信號的波形。

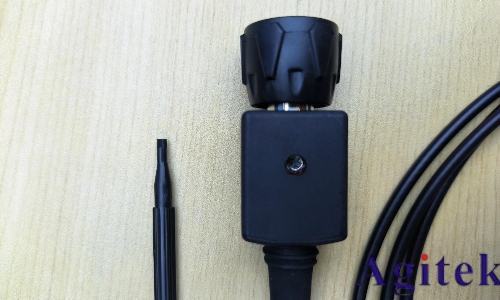

校準補償電容：RP3500A 探頭上設有一個可變的補償電容調節旋鈕。仔細觀察方波信號的上升沿和下降沿，若出現過沖、振鈴或變形現象，說明需要調整探頭的補償電容。此時，緩慢轉動探頭的補償電容調節旋鈕，直至方波的上升沿和下降沿變得盡可能陡峭，且無過沖和振鈴。達到這一狀態時，表明探頭與示波器的輸入阻抗匹配良好，校準完成。

驗證校準結果：可通過對比不同探頭或不同通道顯示的校準信號，來驗證校準結果的一致性。若條件允許，使用已知準確的信號源輸入不同頻率和幅度的信號，檢查示波器顯示的準確性和穩定性。

注意事項：

進行探頭校準時，需保證環境穩定，避免外部干擾影響校準結果。

應定期對示波器探頭進行校準，以確保測量的準確性。

第二種方法：通過示波器內置軟件校準

我們以普源精電的 DS70000 示波器及其適配的差分有源探頭 PVA8700 為例，步驟如下：

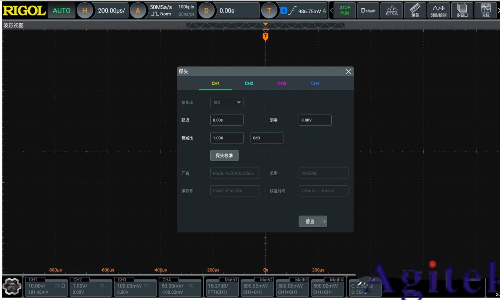

1、把有源探頭PVA8700插入示波器，然后示波器會彈出如下窗口。

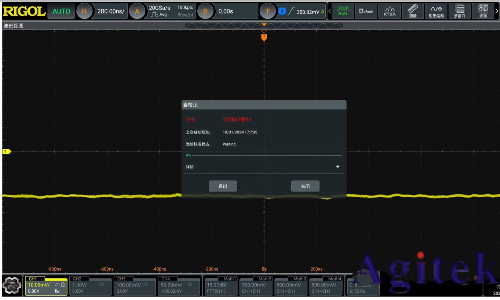

2、點擊探頭校準，示波器會自動進行探頭校準。如下圖所示。

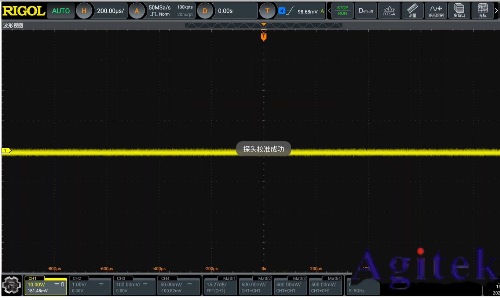

3、示波器的探頭校準完成后會彈出探頭校準成功，如下圖所示。

為了在示波器上獲得**的測量結果，您需要根據特定應用選擇合適的探頭和附件。如需了解更多信息，可查看適用于 Rigol 示波器的完整探頭和附件選擇指南。
