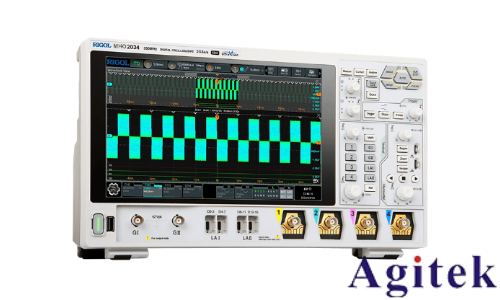

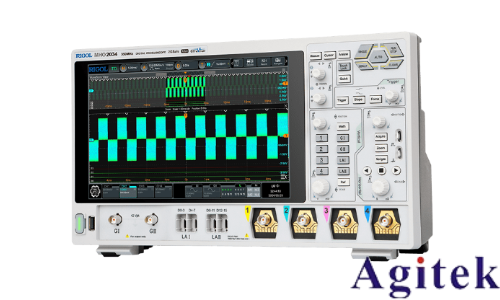

在電子測量領域，噪聲水平測試是評估設備性能和信號完整性的關鍵環節。普源示波器MHO2024作為一款高性能測量儀器，其優異的本底噪聲指標為高精度測試提供了保障。本文將從測試原理、設備配置到操作步驟，系統講解如何利用該示波器進行精準的噪聲水平測試。

一、噪聲測試的基礎認知

示波器的噪聲水平由本底噪聲和測量系統噪聲共同決定。本底噪聲源于示波器內部電路的熱噪聲、放大器噪聲等固有因素，而測量系統噪聲則受探頭、連接線纜及環境因素影響。普源MHO2024的典型本底噪聲在1mVrms/格以下（20MHz帶寬），這一指標直接影響著小信號測量的精度。

二、測試前的關鍵準備

1. 環境控制：將示波器置于25℃±2℃的恒溫環境中，避免溫度漂移導致的熱噪聲變化。同時確保測試區域遠離大功率設備，減少電磁干擾。

2. 探頭選擇：優先使用原裝無源探頭（如P2020A），其輸入電容≤10pF的特性可最大限度降低寄生噪聲。若測試高頻信號，需使用有源差分探頭以抑制共模噪聲。

3. 校準確認：通過示波器自帶的自校準功能（Self-Cal）進行系統校準，確保垂直放大器和時基的精度在±1%以內。

三、核心測試步驟與參數設置

1. 本底噪聲測試

短路探頭：將探頭輸入端與地線短接，關閉所有信號源輸入。

垂直檔位：設置為最小量程（如2mV/div），確保噪聲波形占據至少80%屏幕高度。

觸發模式：選擇"自動觸發"并關閉噪聲抑制功能，避免觸發電路引入干擾。

測量方式：使用PK-PK（峰峰值）測量功能記錄噪聲電壓，多次測量取平均值。

2. 系統噪聲評估

接入被測設備：通過50Ω同軸電纜連接信號源輸出端，設置源輸出為0V直流。

帶寬限制：開啟20MHz硬件帶寬限制，濾除高頻段的環境干擾。

耦合模式：選擇AC耦合去除直流分量，重點觀察交流噪聲成分。

記錄數據：對比本底噪聲與系統噪聲的差異，評估探頭/連接線的附加噪聲。

四、高級優化技巧

1. 接地優化：使用接地彈簧替代傳統鱷魚夾，縮短接地環路至3cm以內，降低地線感抗引入的高頻噪聲。

2. 平均模式：啟用示波器的16次波形平均功能，有效抑制隨機噪聲對測量結果的影響。

3. 頻譜分析：通過FFT功能觀察噪聲頻譜分布，識別是否存在周期性干擾（如50Hz工頻噪聲）。

4. 偏置調整：在測量微小信號時，可適當增加直流偏置電壓，將噪聲波形移至屏幕中心便于觀測。

五、數據驗證與誤差分析

實際測試中需注意：

探頭衰減比誤差：無源探頭的10:1衰減會引入約0.5dB額外噪聲，需在計算結果中予以修正。

溫度漂移影響：每升高10℃，放大器噪聲約增加3%，建議進行溫度補償校準。

電源紋波干擾：示波器內部開關電源可能通過供電線路引入高頻噪聲，可使用線性電源適配器改善。

通過遵循上述流程，普源MHO2024可實現優于5μVrms的噪聲測試分辨率，滿足精密模擬電路設計、射頻器件表征等場景的測試需求。掌握這些技巧不僅能提升測量精度，更能為故障定位與信號完整性優化提供可靠依據。
