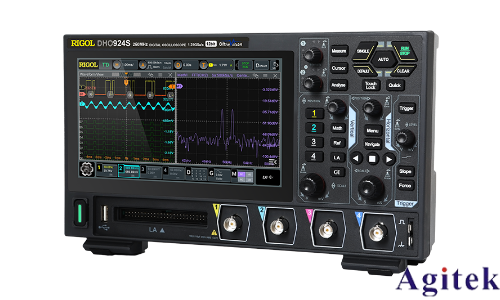

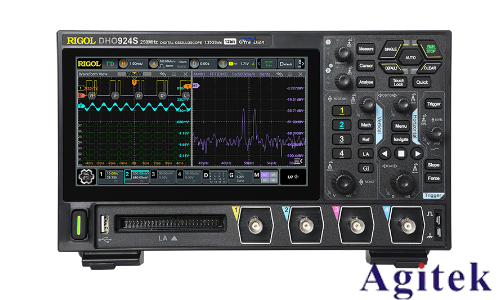

在電源設計與調試過程中，示波器探頭補償是保障測量數據準確性的基礎環節。普源精電DHO924作為高性能混合域示波器，其探頭補償操作不僅影響信號采集精度，更直接關系到電源質量分析、開關損耗測試等關鍵任務的可靠性。本文結合工程實踐，系統闡述DHO924探頭補償?shù)耐暾鞒碳白⒁馐马?xiàng)，幫助工程師構建科學的測試習慣。

一、探頭補償?shù)暮诵膬r(jià)值：從誤差源頭說起

示波器探頭引入的寄生電容、電感會與示波器輸入阻抗形成復雜網絡，導致信號幅值衰減、相位偏移甚至波形畸變。例如，某電源工程師在未補償狀態下測量開關管柵極驅動信號，誤將20ns上升沿識別為30ns，直接導致開關損耗計算偏差達40%。DHO924標配的無源高壓探頭（如PVP2150）典型補償電容為10-15pF，若未校準，1GHz信號測量誤差可超過±20%。補償調節的本質，是通過調整探頭端電容使示波器-探頭系統達到**阻抗匹配。

二、標準化補償流程：三步鎖定測量精度

1. 自校準建立基準

預熱示波器15分鐘后，在【Utility】菜單選擇【Self-Cal】執行系統校準。此時示波器輸出1kHz方波至各通道，校準結果將更新ADC增益、時基延遲等核心參數。需注意，環境溫度變化±5℃時需重新自校準。

2. 探頭連接與預設檢查

將探頭接入CH1通道并按【Preset】鍵，示波器應顯示標準方波。若波形呈現過沖（>10%）、振鈴或平頂凹陷，表明補償失衡。此時需通過調節探頭補償電容（如PVP2150的可調電容環）進行修正。

3. 精細補償調節

調整補償電容時，可觀察方波上升沿與下降沿的對稱性：

過補償（波形上沖）：減小電容值（逆時針旋轉補償環）

欠補償（波形圓鈍）：增大電容值（順時針旋轉）

當方波上升沿達2.5ns（典型值）、頂部平坦度<1%時，補償完成。此時探頭頻響曲線在DC-500MHz范圍內平坦度優于±0.5dB。

三、高級技巧與故障排查

差分探頭補償：使用DP1000A差分探頭時，需分別對正負極性通道進行補償，確保共模抑制比（CMRR）≥60dB@1MHz。

負載效應修正：測量低阻抗電路（如電源輸出紋波）時，可通過串聯22Ω電阻模擬真實負載，避免探頭輸入電容引入額外誤差。

常見問題診斷：

四、自動化補償工具的應用

普源DHO924的AutoProbe功能可自動識別探頭類型（如PVP2150/DP1000A）并加載對應補償參數。配合TekVPI接口，示波器能在3秒內完成探頭-通道匹配校準，顯著降低人工操作誤差。對于量產測試場景，建議啟用【Save/Recall】功能保存補償配置，實現一鍵復現測試環境。

探頭補償作為示波器使用的基礎規范，其價值往往被工程師低估。通過建立標準化操作流程并掌握調試技巧，DHO924用戶可將測量不確定度控制在±2%以?xún)?nèi)，有效避免因信號失真導致的調試誤判。在電源設計日益追求高效率、低紋波的今天，嚴謹?shù)臏y(cè)試方法已成為提升研發效率的核心競爭力。
