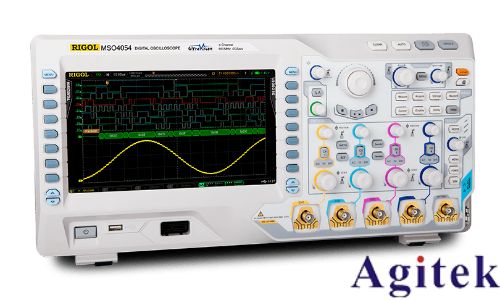

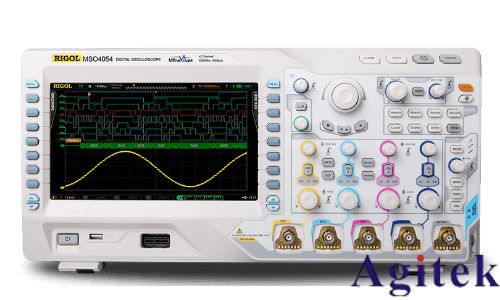

在電子測量領域，示波器作為信號分析的核心工具，其探頭衰減比的設置直接影響測量結果的準確性和設備的安全性。普源DHO4404示波器憑借其高性能和多功能性，廣泛應用于精密測量場景。本文將深入解析探頭衰減比的設置原理、操作步驟及注意事項，幫助用戶高效完成信號測量任務。

一、衰減比設置的核心原理

探頭衰減比是指信號通過探頭傳輸至示波器輸入端時的幅度縮減比例。例如，10:1衰減意味著輸入信號將被縮小10倍后再顯示。這一設置的核心作用在于：

1. 保護示波器輸入電路：當被測信號幅度超過示波器的最大輸入范圍（通常為±20V）時，衰減可有效降低輸入電壓，防止設備過載損壞。

2. 優化測量精度：通過匹配信號幅度與示波器的垂直靈敏度（如50mV/div），確保波形細節清晰呈現，避免因信號過小導致的分辨率不足問題。

3. 改善高頻響應：高衰減比探頭通常具備更低的輸入電容（如10X探頭約10pF），減少信號失真，適用于測量高頻或快速邊沿信號。

二、衰減比設置操作步驟

普源DHO4404示波器的探頭衰減比設置可通過硬件與軟件結合的方式完成，具體步驟如下：

1. 信號預估與衰減選擇

使用萬用表初步測量信號峰峰值（如100Vpp），根據示波器輸入范圍計算衰減倍數：若選擇垂直靈敏度為500mV/div，則需設置100V/0.5V=200倍衰減。但標準探頭通常僅提供1X、10X、100X檔位，此時應優先選擇最接近的衰減比（如100X）。

注意：過度衰減（如100X用于10V信號）會降低測量分辨率，需權衡精度與保護需求。

2. 硬件衰減開關調節

旋轉探頭末端的機械式衰減旋鈕至對應檔位（如“100X”），部分型號配備LED指示燈確認狀態。

確保探頭與示波器通道連接穩固，避免接觸不良導致的測量誤差。

3. 示波器軟件校準

啟動示波器后，進入“探頭校準”菜單（通常在“工具”或“設置”選項內）。

使用示波器自帶的校準信號源（如1kHz方波，1Vpp），調整探頭補償電容至波形方正直角，確保衰減比的準確性。

三、關鍵注意事項與故障排除

1. 輸入范圍檢查

設置衰減比前，務必確認被測信號的最大幅度。例如，高壓電源測試時需使用100X探頭并驗證示波器輸入阻抗匹配，避免因漏電流導致測量偏差。

2. 頻率響應優化

測量高頻信號（>100MHz）時，優先選擇低電容探頭（如10X衰減），同時啟用示波器的“帶寬限制”功能（如20MHz），抑制噪聲干擾。

3. 校準周期管理

建議每6個月對探頭進行專業校準，或使用示波器自檢功能驗證衰減比誤差。若發現波形失真或幅度偏差>3%，應立即重新校準。

四、實際應用案例分析

在開關電源紋波測試中，工程師常面臨高壓（400V）與小信號（10mV）共存的場景。通過設置探頭衰減比（100X）并配合示波器的“平均模式”，既能保護設備，又能通過多次疊加測量提升紋波分辨率。此外，在射頻信號調試時，選擇50Ω阻抗匹配的衰減探頭，可顯著降低信號反射，確保頻譜分析的準確性。

普源DHO4404示波器的探頭衰減比設置是精密測量的基礎環節。通過理解衰減原理、規范操作步驟并嚴格校準，用戶可有效避免測量誤差與設備損壞，實現從納伏級到千伏級信號的精準分析。在智能化測量趨勢下，結合示波器的自動量程與探頭識別功能，將進一步簡化衰減設置流程，提升測試效率。
